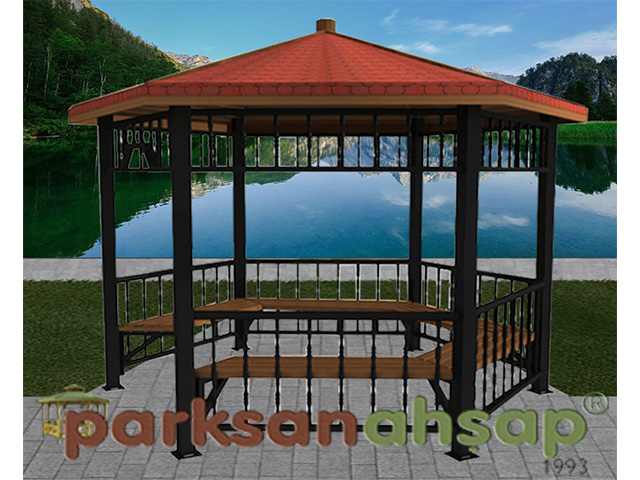

70154 -  METAL ALTIGEN KAMELYA TEKNİK ŞARTNAMESİ

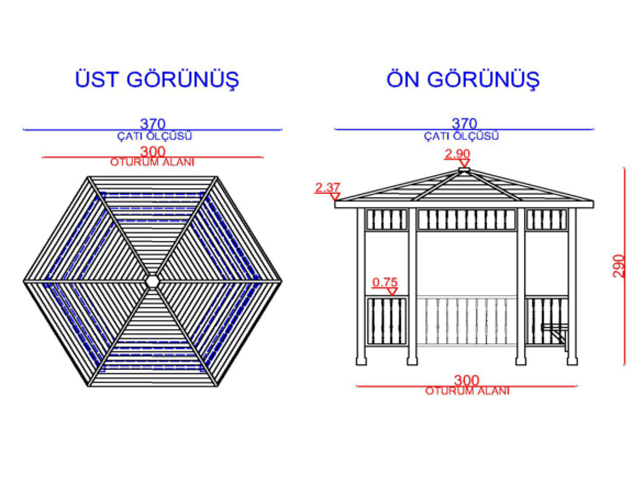

Oturum Alanı :     300 x 300 cm

Çatı Alanı :            370 x 370 cm

Yükseklik :            290 cm

İmalat için kullanılacak tüm metal aksam; polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır. Metal boru profil boyları, projeye uygun olarak maksimum ( ± ) 20 mm. toleransla imal edilecektir. Tüm metal aksam üzerindeki boyamaya engel olacak yağ, kir tabakası ile paslardan arındırmak, yüzeyde boyanın iyi tutmasını sağlamak amacıyla fosfat kaplama  yöntemiyle malzemenin üzerinde gözenek açarak boyamaya hazır hale getirilecektir. Tüm metal aksam imalat yapıldıktan sonra polyester esaslı elektrostatik boya ile kaplandıktan sonra en az 200–220 derece sıcaklıktaki fırında 20 dakika süreyle pişirilerek boya işlemi tamamlanacaktır.

Taşıyıcı ayaklar min. 80 x 80 mm ebadında 6 adet elektrostatik toz fırın boyalı metal profilden imal edilecektir. Taşıyıcı ayakların yüksekliği 240 cm olacaktır.

Kamelyanın çatı kısmının taşıyıcı lataları 50 x 100 mm ahşaptan imal edilecektir. Lataların iki köşesi frezeden geçirilerek şekil verilecektir. Lataların üzeri ahşap yalı baskı lambri ya da fiber malzeme ile vidalanacaktır. Lambri üzerine ziftli membranlar geniş başlı özel çivilerle monte edilecektir. Yine geniş başlı özel çivilerle Amerikan kiremidi adı verilen shingle denen  çatı kaplama malzemesi ile kaplanacaktır. Alın tahtası kısmında; min 30 x 130 mm ebatlarında elmas uçlu özel bıçaklarla motif verilmiş ahşap latalar çatı latalarına özel galvanizli vidalarla monte edilecektir. Çatı bağlantısı için her iki ucu belirli açılarla kesilmiş iki köşesi elmas uçlu özel bıçaklarla şekillendirilmiş 8 adet min. 50 x 50 mm latalarla çatı bağlantı karkası bir ucu taşıyıcı kısma bir ucu alın tahtasına monte edilecektir.

Bütün sabit bağlantılar, paslanmaz ağaç vidası ile yapılacaktır. Ana taşıyıcı ile çatı bağlantılarında özel galvanizli ağaç vidası kullanılacaktır.

Alt korkuluk yüksekliği 75 cm ‘dir. Korkuluk çerçeveleri  30 x 60 mm ebadında elektrostatik toz fırın boyalı metal profilden imal edilecektir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli vidalarla montelenecektir. Ara bağlantılar 50 x 30 mm ebadında elektrostatik toz fırın boyalı metal profilden imal edilecektir. Korkuluk ara motifleri 32 mm'lik boğumlu metal borudan imal edilecektir. Bu profiller korkuluk çervevesine özel galvanizli vidalarla monte edilecektir.

Üst korkulukların genişliği 35 cm’dir.  Korkuluk çerçeveleri 60 x 30 mm ebadında elektrostatik toz fırın boyalı metal profilden imal edilecektir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli vidalarıyla montelenecektir. Korkuluk ara motifleri 32 mm'lik boğumlu metal boru profilden imal edilecektir. Bu profiller alt ve üst korkuluk çervevesine özel galvanizli vidalarla monte edilecektir.

Oturma birimi için 6 adet min. 4x9 cm L ahşap ayaklar bir ucu taşıyıcı kısma,  bir ucu oturma biriminin latasına olmak üzere her bir kenara  4 adet  elmas uçlu özel motif veren bıçaklarla şekillendirilmiş ahşap oturma birimi lataları özel galvanizli vidalarla montelenecektir .

Taşıyıcı ayakların altına 18x13x3 mm flanş üzeri 15x8x2 mm silme kaynatılacak, 13x8x3 mm plakaya iki adet dübel veya ankraj deliği delinecek, 15x8x2 mm her bir plakaya 3’er adet 6 mm vida deliği delinecektir.  Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 2,5 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.

Tüm ahşap aksamlar emprenye işlemine tabi tutulacaktır. Ahşap doğal olarak kullanıldığı zaman mantar, böcek ve hava şartlarına bağlı olarak kolayca tahrip olur ve kullanım ömrü azalır. Kullanım ömrünü uzatmak için ahşaba emprenye işlemi uygulanmalıdır. Çeşitli yöntemlerle değişik kimyasal maddelerin ahşabın bünyesine emdirilme işlemi olan “Emprenye“, ahşabı betondan daha sağlam, çelikten daha dayanıklı kılıp, çürümeyi, önleyerek ömrünü en az 10 kat artırmaktadır. (Emprenye edilmiş bir elektrik ya da telefon direğinin hizmet ömrünün 50 yıl, emprenyesiz direğin ömrünün 5 yıl olduğunu unutmayın.) Emprenye maddesi olarak insan sağlığını etkilemeyen krom ve arsenik içermeyen, ahşabı çürütücü mantarlara, böceklere karşı koruyan, organik bakır esaslı maddeler kullanılacaktır. Toprak ve su ile sürekli teması olan ahşap malzemelerin koruması için uygun bir ahşap koruma maddesidir. EMPRENYE yapılan ahşap yeşil veya kahverengi renk almaktadır.
