ÜRÜN TEKNİK ÖZELLİKLERİ

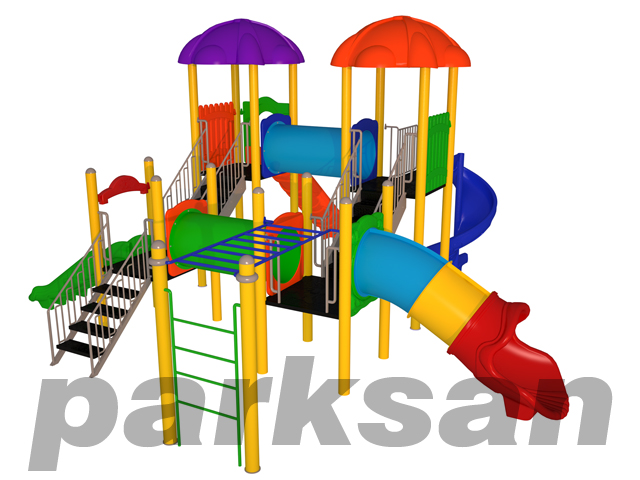

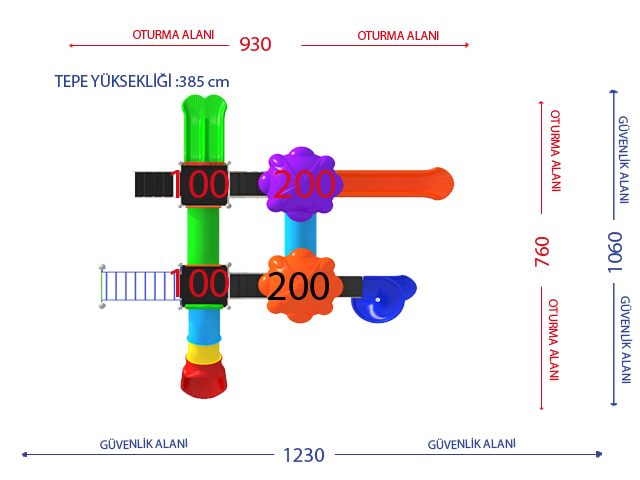

Oturma Alanı    760 x 930 cm
Emniyet Alanı    1060 x 1230 cm
Kaydırak Bağlantı Yüksekliği     100 cm – 200 cm
Yaş Grubu    +3 Yaş

TAŞIYICI KONSTRÜKSİYON

Minimum 114 mm. çapında minimum 2,5 mm et kalınlığında TS EN 10219-2, TS-6476, DIN 2394 standartlarına uygun olarak soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilip, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilecek; daire kesitli çelik borulardan oluşacaktır. Bu taşıyıcı konstrüksiyon kumlama üzeri polyester esaslı elektro statik toz fırın boy ile fırınlanmak suretiyle boyanan borulardan oluşacaktır.

Bu boruların üst kısımları içerisine su, nem ve yabancı madde girmesini engellemek amacıyla enjeksiyon yöntemi ile şekillendirilmiş yarım küre şeklinde minimum iki adet alüminyum perçin ile sabitlenmiş polietilen tapalarla kapatılacaktır.

Dikey ve yatay minimum 114 mm. çapındaki kumlamalı borular birbirlerine dik açı oluşturacak şekilde, alüminyum döküm veya enjeksiyon yöntemi ile yapılmış polyemid esaslı bağlantı elemanları ile bağlanacaktır.

Taşıyıcı konstrüksiyonu oluşturan kumlamalı boruların alt kısımları minimum 150x150x5 mm ebadında sac flanş ile kaynak yöntemi ile birleştirilecektir. Eğer montaj yapılacak alan sert zemin ise taşıyıcı borular sac flanşlar üzerindeki minimum 10 mm. deliklerden minimum 8x75 mm. çelik dübel ile zemine sabitlenecektir. Montaj yapılacak alan toprak ise minimum 200 mm. yüksekliğinde minimum 114 mm. çapında 2,5 mm et kalınlığında kumlamalı boru üzerine dört adet minimum M10x40 galvanizli cıvata kaynaklanmış, minimum 150x150x5 mm. ebadında sac flanştan oluşan ankraj sistemi kullanılacaktır.

Taşıyıcı konstrüksiyon boruları tek parça olacaktır. Kesinlikle boru ekleme, kaynak ve boru üzerinde dikiş izleri olmayacaktır.

Taşıyıcı borulara platformlar, korkuluklar ya da kelepçeler direkt olarak kaynatılmayacaktır. Ancak plastik kaplı platformların ya da sac platformların montajının yapılabilmesi içinn uygun kotta en az 5 mm. et kalınlığında, bağlanacak platformun köşe formuna ve deliklerine uygun şekilde flanşlar kaynatılabilecektir.

CTP (CAM ELYAF TAKVİYELİ POLYESTER) ÜRÜNLER

CTP ‘Cam Elyafı Takviyeli Plastik’ sözcüklerinin baş harflerinden oluşan Türkçe bir kısaltmadır. CTP ürünler kaydırak, merdiven, korkuluk, bariyer, aksesuar, çatı vs üretiminde kullanılmaktadır.

CTP, cam elyafı ile takviye edilerek fiziksel mukavement değerleri arttırılmış doymamış polyesterden oluşan kompozit bir malzemedir. CTP, ahşap, beton, metal, cam vb. gibi bir üretim malzemesi olup, kullanım amacına uygun değişik özelliklerin kolayca kazandırılabilmesi özelliği ile diğer üretim malzemelerine göre üstünlük gösterir.

İklim koşullarından etkilenmeyen, ısı değişimlerine, klorlu su dahil olmak üzere her türlü kimyasal malzemeye karşı dayanıklı, elektriklenme ve iletkenlik yapmaması nedeniyle modern bir kompozit malzemedir.

CTP cam ipliklerini oluşmaktadır. Her bir cam elyaf, bir küçük çaplı çok ince ve esnek bir kumaş oluşturmak üzere dokunmaktadır. Kumaş, normal olarak, bir kalıp içine yerleştirilir, örneğin bir Kano ve polyester reçine için bir kalıp ilave edilir, bir katalizör (reaksiyonu hızlandırmak için) eklenmiştir. Süreç cam elyaf ve reçine birçok katmanı olduğu kadar tekrarlanan ve / tedavi kurumaya bırakılır. Elde edilen malzeme, güçlü ve hafiftir. Cam Takviyeli Plastik pürüzsüz bir yüzey için zımpara ve boyanabilir.

İzoftalik/NPG esaslı akrilik modifiye hızlandırıcı ihtiva eden kısa süreler için 215 C’ dereceye kadar sıcaklardan etkilenmeyen özellikle ısı değişkenlerinde yorulma ve çatlama göstermeyen sararma , solma ve matlaşma açısından da oldukça dayanıklı ve estetiği de en üst seviyede sağlayabilecek bir performans jelkotu pigment ile renklendirilerek iki kat ve 0,80 mikron kalınlığında oluşturulan film tabakası üzerinde , birim alanda 450gr /m² ‘lik iki kat ve aynı birim alanda 600gr/m²’lik bir kat standart ve örgü elyaf uygulaması ile 5 mm kalınlığında oluşturulan elyaf tabakası genel amaçlı CTP uygulamaları için geliştirilen yüksek mekanik dayanıma sahip CE 92 N8 polyester malzemesi ile işlenerek imal edilir. Sonradan renklendirme yapılmayacaktır.


POLİETİLEN ÜRÜNLER

Alçak veya ortak yoğunluklu lineer polietilen (LLDPE-Lineer Low Density Polyethlene) çeşitli ürünlerde kullanılan bir termoplastiktir.

Yarı geçirgen, yumuşatılabilen ve oldukça dayanıklı bir polimer olmakla beraber düşük maliyeti ve yüksek direnç özelliği sayesinde sanayide çok tercih edilen bir üründür. Polietilen yoğunluk ve kimyasal özellikleri baz alınarak çeşitli kategorilerde sınıflanır.

Mekanik özellikleri, moleküler ağırlığı, kristal yapısı ve dallanma tipine bağlıdır. Özellikleri tiplere göre değişiklik gösterse de; dış ortam koşulları ve neme karşı iyi direnç, esneklik, zayıf mekaniksel kuvvet ve üstün kimyasal direnç genel özellikleri olarak sayılabilir. Polietilen ürünler kaydırak, merdiven, korkuluk, bariyer, aksesuar, çatı vs üretiminde kullanılmaktadır.

Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların ‘’ışık Haslığı’’ test değeri 6 ve ya üzeri olmalıdır.

Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum 4 mm olmalıdır. Malzemenin eşit şekilde dağılımı sağlanmalı ve eşit kalınlık oluşturmalıdır. Ürünlerin et kalınlıkları ve ölçülerin sapma toleransı %5 ‘tir.


ELEKTROSTATİK TOZ FIRIN BOYA

Tüm metal aksamlar üzerindeki boyamaya engel olacak yağ, kir tabakası ile paslardan arındırmak amacıyla en etkili yöntem olan kumlama yöntemiyle malzemenin üzerinde gözenek açarak daha iyi boya tutmak amacıyla boyamaya hazır hale getirilecektir. ,

Basınca dayanıklı bir kabinin içine doldurulmuş olan ince bilye malzemesinin, basınçlı hava ile püskürtülerek boyanın tutacağı gözenekleri açmak ve metal malzemenin üstündeki yağ, pas ve kiri gidermek suretiyle yapılacaktır.


Tüm metal aksam imalat yapıldıktan sonra polyester esaslı elektrostatik boya ile kaplandıktan sonra 200-220 derece sıcaklıktaki fırında 20 dakika süreyle pişirilerek boya işlemi tamamlanacaktır.
Tüm metal aksamlar imalat yapıldıktan sonra, önce 10 dakika süre ile 70 derece sıcaklıktaki %5 konsatrasyonlu yağ alma banyosunda durulamadan sonra 15 dakika süre ile 50 derce sıcaklıktaki %1 konsantrasyonlu demir banyosuna daldırılacaktır.

Sonra tekrar durulama ve akabinde kurutma işlemleri yapılacak, malzeme elektrostatik sistem dış mekanların dayanıklı polyester esaslı toz boya ile kaplanıp 180-200 derece sıcaklıktaki fırınlarda 20-30 dakika süre ile pişirilerek boyama işlemi tamamlanacaktır. Kaynak yerleri paslanmaması için kesinlikle kaynak yapıldıktan sonra ürünün tamamı yekpare olarak boyanacaktır.

İKİLİ DÜZ KAYDIRAK (100 CM)

Bağlantı Yüksekliği    100 cm
Hacim    0,8000 m³
Yükseklik    55,00 kg

İkili Düz Kaydırak (100 cm) Ölçüleri

⦁    100 cm yüksekliğindeki platformdan maksimum 40 0 eğimle inecek şekilde tasarlanacaktır.

⦁    Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek 110cm için 35 cm, 160cm için 45 cm, 210cm için 50cm uzunluğunda düzlemi bulunacaktır.

⦁    İki adet min. 40 cm oturma ve kayma yüzeyi arasındaki min. 6cm yükseklikteki bölmeyle ayrılacak ve dış yan duvarları 15 cm yüksekliğinde olacaktır.

⦁    Kaydırak en alta min. 27mm x 2 mm profil borularla veya dengi metal ayaklarla oluşturulacak, şase ile betonlanacak ve kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.)

⦁    Kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.
⦁    100 cm yüksekliğinde olan ikili düz kaydırağın ağrılığı 55,00 kg olmalıdır.

DÜZ KAYDIRAK (200 CM)

Bağlantı Yüksekliği    200 cm
Hacim    1,1000 m³
Ağırlık    55,00 kg

Düz Kaydırak (200cm) Ölçüleri

⦁    210 \ ±10 cm yüksekliğindeki platformlardan max.40 ̊  eğimli inecek şekilde tasarlanacaktır.
⦁    Üstte çocukların kaydırağa güvenli girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek şekilde 1,1 mt. yükseklik için  min  35 cm.,1,6 mt. yükseklik için  min. 45 cm, 2,1 mt. yüksekliğinde kaydırak için min.50 cm uzunluğunda düzlemi bulunacaktır.
⦁    Yan duvarları minimum 15 cm yüksekliğinde olacaktır. Kaydırağın kayma bölümünün genişliği min. 65 cm+/-10cm olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.
⦁    Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır. En altta min.27 mm x 2 mm borularla veya dengi metal ayaklarla yere gömülerek betonlanacaktır.
⦁    Kaydıraklar çift cidarlı olup tek parça olarak imal edilecektir ve nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek  imal edilmiş olması gereklidir.
⦁    200 cm yüksekliğindeki düz kaydırağın ağırlığı 55,00 kg olmalıdır.

HELEZON KAYDIRAK (200 CM)

Bağlantı Yüksekliği    200 cm
Hacim    3,4300 m³
Ağırlık    55,00 kg

Helezon Kaydırak (200 cm) Ölçüleri

⦁    200 cm yüksekliğindeki platformdan merkezindeki 114 mm profil boruya sarmal şekilde kalıplanmış, kendinden renkli polietilenden imal olarak, üstte çocukların kaydırağa güvenli girişini sağlayacak teknik şartname ve tasarımlarda belirtilen şekilde polietilenden mamul bariyerler bulunacaktır. Spiralin ortasından sarmal şekilde tamamına girmiş olan 114 cm' lık boru, zemine 60 cm. beton atılacaktır.

⦁    Kayılan bölümün yan yüzeylerinin yüksekliği minimum 15cm. olmalıdır ve kayma eğimi ortalama 40  ̊ yi geçmemelidir.

⦁    Kaydırağın çıkış noktasına göre dönme ya da tur sayısı minimum 1,20 tur olmalıdır. Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

⦁    Üstte platforma, altta ise merkezindeki taşıyıcının uzantısı ankraj olarak yere monte edilerek betonlanacaktır.

⦁    Spiral kaydıraklar tek parça olarak imal edilmelidir ve nihai ürünün yüzeyinin pürüzsüz olması için alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.

⦁    200 cm yükseklikteki helezon kaydırağın ağırlığı 55 kg. Olmalıdır.

TÜP KAYDIRAK (100 CM)

Bağlantı Yüksekliği    100 cm
Hacim    3,6500 m³
Ağırlık    55,00 kg

Tüp Kaydırak (100 cm) Ölçüleri

⦁    Oyun grubunda yer alan tüp kaydırak ; 100 cm yüksekliğindeki platformlardan max.40 ̊ eğimli inecek şekilde tasarlanacaktır(Bu dirsek çift cidarlı olacak ve düz tünele giriş acısını sıfırlayacaktır. Teknik resimdeki şekle uygun olmalıdır).
⦁    Üstte çocukların kaydırağa güvenli girişini sağlamak amacıyla polietilen bariyer ve min.145 ̊ açılı dirsek yekpare olarak dökülecektir. Giriş korkuluğu platformdan 105cm.+/-10 yüksekliğinde olacaktır. Altta hızını kesecek şekilde açılı çıkış dirseği yer alacaktır.
⦁    Bu iki parça arasında lineer polietilen 138 cm, 40 cm, 80 cm v.b.boyutlardaki silindirler, kalıplar vasıtasıyla dökümü ile imal edilecektir.
⦁    Tüp kaydırağın üç parçasının birleştirilmesinde kullanılacak olan flanşlar yan yana getirilerek yüz yüze bastırma yapıldıktan sonra her bir daire şeklinde flanşlar üzerine 45º lik mesafelerde bulunan yerlere 11 mm çapında delinecek delikler neticesinde galvaniz kaplama imbus cıvata, somun ve rondelâ kullanmak şartı ile bağlantı sağlanacaktır. Bu bağlantı somunları plastik kapaklarla korumaya alınacaktır.
⦁    Altta yere sabitlenmek üzere metal ayak bağlantı yeri olacaktır. Bunlar yüksekliklerine göre metal ayaklarla yere beton atılarak sabitlenecektir.
⦁    Silindir şeklindeki kaydırağın iç çapı 75 cm olacaktır. Giriş ve çıkış dirsekleri çift cidarlı olmalıdır. .(alt ve üst yüzey kalıp görecektir)
⦁    Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir.
⦁    Tüm tüp kaydıraklar ve helezon tünel kaydırakların birleşim flanşları polietilen bileziklerle kapatılacak ya da bileziklerin kullanılmadığı yerlerde cıvata ve somunların dışarıda kalmasını engelleyecek plastik rondela ve rondela kapakları kullanılacaktır.

KLASİK TOMBUL ÇATI

Bağlantı Yüksekliği    65 cm
En    195 cm
Boy    195 cm
Hacim    2,4700 m³
Ağırlık    33,00 kg

Klasik Tombul Çatı Ölçüleri

⦁    Tombul çatı minimum 195x195 cm ebatında olacaktır. Çatının saçak alt kenarı ile platform arasında minimum 100 mm. Açıklık bulunacaktır. Tombul çatının minimum ağırlığı 33,00 kg olacaktır.
⦁    Çatılar bağlanıldığı yerde mutlaka sistemin taşıyıcı borularını oluşturan 114 cm'lik boruların üzerine çatı bağlantı elemanı ile birlikte bağlanacaktır.
⦁    İklim koşullarından etkilenmeyen, ısı değişimlerine klorlu su dahil olmak üzere her türlü kimyasal malzemeye karşı dayanıklı elektriklenme ve iletkenlik yapmaması nedeni ile CTP hammadde kulanılmaktadır.

İKİLİ KAYDIRAK KORKULUĞU

En    100 cm
Boy    40 cm
Çap    10 cm
Hacim    0,0400 m³
Ağırlık    8,00 kg

İkili Kaydırak Korkuluğu Ölçüleri

⦁    Oyun gruplarında kullanılan polietilen kaydırak korkulukları çocukların platformdan kaydırağa güvenli bir şekilde geçmelerine yardımcı olacaktır. Polietilen kaydırak korkulukları çift cidarlı kendisinden renkli olarak imal edilecektir
⦁    Polietilen kaydırak korkulukları 21mm. çapında 2mm. et kalınlığında çelik çekme borularla kelepçe sistemi yardımıyla bağlanarak ana konstrüksiyona sabitlenecektir.
⦁    Polietilen kaydırak korkulukları değişik yüzey şekillerinde imal edilebilir olmalı ve oyun grubuna aktivite kazandırmalıdır.
⦁    Boruların korkuluklarla birleşim noktalarında kelepçeler üzerinde 21mm çapında borunun geçebileceği kızaklar bulunacak ve 21mm.lik borular M6 montebent vidası ile bu kızaklara tutturulacaktır.

DÜZ KAYDIRAK GİRİŞİ

En    92 cm
Boy    117 cm
Çap    15 cm
Hacim    0,1600 m³
Ağırlık     10,00 kg


Düz Kaydırak Girişi Ölçüleri

⦁    Oyun gruplarında kullanılan polietilen kaydırak korkulukları çocukların platformdan kaydırağa güvenli bir şekilde geçmelerine yardımcı olacaktır. Polietilen kaydırak korkulukları çift cidarlı kendisinden renkli olarak imal edilecektir.
⦁    Polietilen kaydırak korkulukları  21mm. çapında 2mm. et kalınlığında çelik çekme borularla kelepçe sistemi yardımıyla bağlanarak ana konstrüksiyona sabitlenecektir.
⦁    Polietilen kaydırak korkulukları  değişik yüzey şekillerinde imal edilebilir olmalı ve oyun grubuna aktivite kazandırmalıdır.
⦁    Boruların korkuluklarla  birleşim noktalarında kelepçeler üzerinde 21mm çapında borunun geçebileceği kızaklar bulunacak ve 21mm.lik borular M6 montebent vidası ile bu kızaklara tutturulacaktır.

TÜP GEÇİT (153 CM)

En    153 cm
Hacim    2,0000 m³
Ağırlık    55,00 kg

Tüp Geçit (153 cm) Ölçüleri

⦁    İki platform arasında geçit sağlayacak şekilde hazırlanacak iki ucundan taşıyıcı konstrüksiyona monte edilecek ve platforma polietilen bariyerlerle bağlanacaktır. Silindir şeklindeki tüp geçidin boyu iki platformu birbirine bağlayacak şekilde olacaktır ve iç çapı min. 75 cm. Olacaktır.
⦁    Tüp geçitlerde platforma bağlantı yapılan polietilen bariyerler ile tünellerin bağlantılarında kullanılan cıvata, somun v.b malzemeler plastik kapaklarla kapatılmalıdır. Tüp geçit 55,00 kg ağırlığında olmalıdır.

SAHANLIK BARİYER (ÇİT FİGÜRLÜ)

Hacim     2,500 m³
Ağırlık    11,00 kg

Sahanlık Bariyer (Çit figürlü) Ölçüleri

⦁    Kendinden renkli düşük yoğunluklu polietilen (LLDPE - Linear Low Density Polyetylene) malzemeden rotasyon kalıplama metoduyla, tek parça halinde kendisinden renkli imal edilecektir. Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların “Işık Haslığı” test değeri 6 veya üzeri olmalıdır.
⦁    Renklendirmede kullanılan boya maddeleri çocuk sağlığına zarar vermeyecek TS EN 71 sertifikasına sahip olacaktır. Elektriklenmeyi önlemek için polietilenin içine anti statik madde ilave edilecektir.
⦁    Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum ≥ 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum ≥ 4 mm olmalıdır.
⦁    Yüklenici firma, muayene sırasında minimum 60 mm ye kadar ölçüm yapabilen ultrasonik kalınlık ölçme cihazı getirmelidir. Bu cihazla plastik veya metal parçaların et kalınlıkları ölçülecek olup istenilen kriterlere uygun olmayan ürünler kabul edilmeyecektir.

xxSAHANLIK BARİYER (YELPAZE)

En    93 cm
Boy    116,5 cm
Hacim    0,2500 m³
Ağırlık    11,00 kg

Sahanlık Bariyer (Yelpaze) Ölçüleri

⦁    Sahanlık bariyer, 93x116,5 cm ölçülerindedir.

⦁    Platform bariyerleri bölmeli veya üzerlerinde; kurbağa, yengeç, kedi vb. figürlerinde kabartma desenli olabilir. Bu bariyerler kelepçe sistemi ile 4 taşıyıcı Ø 114 lük borulara bağlanarak sabitlenecek ve çift cidarlı olarak üretilecektir.

⦁    Kendinden renkli düşük yoğunluklu polietilen (LLDPE - Linear Low Density Polyetylene) malzemeden rotasyon kalıplama metoduyla, tek parça halinde kendisinden renkli imal edilecektir. Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların “Işık Haslığı” test değeri 6 veya üzeri olmalıdır. Renklendirmede kullanılan boya maddeleri çocuk sağlığına zarar vermeyecek TS EN 71 sertifikasına sahip olacaktır. Elektriklenmeyi önlemek için polietilenin içine anti statik madde ilave edilecektir.

⦁    Sahanlık bariyerin minimum ağırlığı 11,00 kg olmalıdır.

POLİETİLEN BARİYER BAĞLANTI ELEMANI

Hacim    0.006  m³
Ağırlık    0,15 kg

KAUÇUK KAPLAMA PLATFORM (FİGÜRLÜ)

En    115,5 cm
Boy    115,5 cm
Çap    5 cm
Hacim    0,0667m³
Ağırlık    54,00 kg

Kauçuk Kaplama Platform (Figürlü) Ölçüleri


⦁    Platform 24x70 cm ölçülerinde, üst ve yan yüzeyleri kauçuk kaplı olarak imal edilecektir.
⦁    20 x 40 mm boyutlarında ve 1,5 mm et kalınlığında demir kutu profilden 100 x 100 cm ölçülerinde oluşturulacak çerçeve içerisine 2 mm et kalınlığında su ve nemden kaynaklanabilir paslanmayı engelleyecek şekilde statik boya ile boyanmış standart ölçülerdeki düz saç yerleştirilmiştir. Bu platformun üst ve yan çeperleri -60+-5 shore A sertlikte 1gr/cm³ yoğunlukta minimum 90kg / cm² kopma mukavemetinde %650-700 kopma uzamasında ve 100 mm³ (max) aşınma özelliğe sahip anti statik malzeme karışımlı RSS doğal kauçuk olup enjeksiyon kalıpta, sıcak desenli olarak 5 mm kalınlığında doğal ortam koşullarına uygun ve dirençli kauçuk ile kaplanmıştır.
⦁    Platform yüzeyine mukavemeti düşürecek, parmak sıkışmalarına neden olabilecek, estetikten uzak gereksiz delikler delinmeyecektir. Platform üzerinde var olan delikler önceden açılmış olacak ve montaj sırasında delikler ile ilgili olarak herhangi bir işlem yapılmayacaktır. Ayrıca delik delinerek malzeme deforme edilmeyecektir.
⦁    Platformda hiçbir sivri ya da keskin kenar, köşe ya da nokta ve açık kesitli profiller, yükseltiler olmayacaktır.
⦁    Platformlar ana taşıyıcı borulara kelepçe veya vidayla dışarıdan görünmeyecek şekilde montaj edilecektir.

KAUÇUK KAPLAMA FİGÜRLÜ MERDİVEN BASAMAĞI

Boy    70 cm
En    24 cm
Çap    5 cm
Hacim    0.0084 m³
Ağırlık    7 kg

Kauçuk Kaplama Figürlü Merdiven Basamağı Ölçüleri

⦁    Basamak ölçüleri 70 cm x 24 cm olacaktır.
⦁    20 x 40 mm boyutlarında ve 1,5 mm et kalınlığında demir kutu profilden 70 x 24 cm ölçülerinde oluşturulacak çerçeve içerisine 2 mm et kalınlığında su ve nemden kaynaklanabilir paslanmayı engelleyecek şekilde statik boya ile boyanmış standart ölçülerdeki düz saç yerleştirilmiştir. Bu platformun üst ve yan çeperleri -60+-5 shore A sertlikte 1gr/cm³ yoğunlukta minimum 90kg / cm² kopma mukavemetinde %650-700 kopma uzamasında ve 100 mm³ (max) aşınma özelliğe sahip anti statik malzeme karışımlı RSS doğal kauçuk olup enjeksiyon kalıpta, sıcak desenli olarak 5 mm kalınlığında doğal ortam koşullarına uygun ve dirençli kauçuk ile kaplanmıştır.
⦁    Platform yüzeyine mukavemeti düşürecek, parmak sıkışmalarına neden olabilecek, estetikten uzak gereksiz delikler delinmeyecektir. Platform üzerinde var olan delikler önceden açılmış olacak ve montaj sırasında delikler ile ilgili olarak herhangi bir işlem yapılmayacaktır. Ayrıca delik delinerek malzeme deforme edilmeyecektir.
⦁    Platformda hiçbir sivri ya da keskin kenar, köşe ya da nokta ve açık kesitli profiller, yükseltiler olmayacaktır.
⦁    Platformlar ana taşıyıcı borulara kelepçe veya vidayla dışarıdan görünmeyecek şekilde montaj edilecektir.

KULE BORUSU (ÇATISIZ-100 CM)

Bağlantı Yüksekliği    100 cm
Boy    215 cm
Çap    114 cm
Hacim    0,022 m³
Ağırlık    10,82 cm

Kule Borusu Çatısız-100 cm Ölçüleri

⦁    Kule boruları 114 mm çapında 2,5 mm et kalınlığında soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilmiş, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilmiş; daire kesitli çelik borulardan oluşacaktır.

⦁    Boruların altlarına 15x15 cm ebatlarında 5 mm et kalınlığında 4 adet deliği olan platinler kaynatılacaktır. Kule boruları tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılacaktır. Boruların boyu ekleme, kaynak vs. Işlem ile uzatılmayacaktır.

KULE BORUSU (ÇATILI-200 CM)

Bağlantı Yüksekliği    200 cm
Boy    385 cm
Çap    114 cm
Hacim    0,039 m³
Ağırlık    22,8 kg

Kule Borusu (Çatılı-200 cm) Ölçüleri

⦁    Kule boruları 114 mm çapında 2,5 mm et kalınlığında soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilmiş, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilmiş; daire kesitli çelik borulardan oluşacaktır.
⦁    Boruların altlarına 15x15 cm ebatlarında 5 mm et kalınlığında 4 adet deliği olan platinler kaynatılacaktır.
⦁    Kule boruları tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılacaktır. Boruların boyu ekleme, kaynak vs. Işlem ile uzatılmayacaktır.
⦁    Kule borularının üstteki açık kısımları su ve nemden kaynaklanabilecek paslanmayı önleyecek şekilde, detaylandırılmış yarım küre formunda, enjeksiyon kalıplarla şekillendirilmiş, 4-6 mm. Et kalınlığında, kendinden renkli plastik tapalarla kapatılacaktır.

BARFİKS ASILMA DEMİRİ

En    100 cm
Boy    104 cm
Çap    114 cm
Hacim    0,1180 m³
Ağırlık    8,00 kg

Barfiks Asılma Demiri

⦁    Yüksek-gerilimli çelikten yapılacaktır ve yüzeyi jimnastikçinin hareketinin gücünü göstermek için zemin tabakaya bağlanacaktır.

⦁    Ayrıca zemine demirlenen dört gerilim tablosu ile direklere tutturulacaktır.

⦁    İki direk genelde aynı kalınlıktadır. Barın çapı 2.4 cm’dir ve herhangi bir renkte olabilir.

⦁    Direklerin aralığı 2metre, yerden yüksekliği 1.9 metredir. Barın yüksekliği, yumuşak inişleri garantilemek ve düşüş anında minder sağlamak için 20 cm kalınlığa kadar yükselebilecek sünger paspasın yüzeyinden ziyade zeminden itibaren ölçülecektir.

BARFİKS BORUSU

Boy    195 cm
Çap    114 cm
Hacim    0,0200 m³
Ağırlık    12,27 kg

Barfiks Borusu Ölçüleri

⦁    Barfiks H borusu, 2 adet Ø89x2,5mm sanayi borusuna,88,5 cm uzunluğundaki 3 adet Ø27x2,5mm boru kaynatılarak imal edilir. Ø89x2,5mm borulara Ø27x2,5mm borudan büküm yapılarak hazırlanana tutamaklar kaynatılır.

TIRMANMA MERDİVENİ 3 BASAMAK

En    104,5 cm
Boy    160 cm
Çap    2,7 cm
Hacim    0,045 m³
Ağırlık    23,05 kg

Tırmanma Merdiveni 3 Basamak Ölçüleri

⦁    Tutma yerleri min. 34mm çapında, min. 3-5mm et kalınlığında galvaniz borudan dizayn edilip üretilmelidir.

⦁    Platformun alın yüzeyinden cıvata somun yardımıyla ve zemine beton ankraj ile sabitlenmelidir.

⦁    2 boru arası mesafe ve diğer detaylar TSEN 1176-1 standartlarında üretilmelidir.
⦁    Ürün galvaniz çelik borudan imal edilip, elektrostatik fırın toz boya ile fırınlanmalıdır.

MERDİVEN KORKULUĞU 4 BASAMAKLI DESENLİ

En    75 cm
Boy     120 cm
Çap    2,7 cm
Hacim    0,044 m³
Ağırlık    9,32 kg

Merdiven Korkuluğu 4 Basamaklı Desenli Ölçüleri

⦁    Zeminden platforma, platformdan platforma 100cm ±10 cm. kot farkına erişebilecek şekilde 4 basamaklı gruplar halinde ve tek parçadan imal edilmelidir. Basamak sayısı min.4 olmalıdır. Basamaklar delikli saçtan, basamak aralıkları dâhil kapalı olacak şekilde imal edilecektir.

⦁    Tüm merdiven üzerinde var olan delikler önceden açılmış olacak ve montaj sırasında delikler ile ilgili olarak herhangi bir işlem yapılmayacaktır. Ayrıca delik delinerek malzeme deforme edilmeyecektir. Merdivenlerin eni (ileri gidiş yönü) minimum 14 cm maksimum 27,5 cm olmalıdır. Basamak yüksekliği minimum 11 cm. Maksimum 23 cm olmalıdır.

⦁    Merdiven genişliği minimum 75 cm olmalıdır. Merdiven bariyer yüksekliği ise 120 cm olmalıdır. Merdivenlerin tamamı kapalı olacak şekilde tasarlanacak ve tek parça halinde imal edilecektir.

⦁    Platformun hava ile temas eden her noktası sürtünmeye ve korozyona karşı dirençli PLASTİK KAPLAMA yapılacaktır. (Bu kaplama sıcaklığı 300  ̊C lık sıcaklıkda daldırma yöntemiyle yapılacak olup ayrıca sıcak kaplama öncesi 300 ̊C uygun plastik yapıştırıcılarla platformun her noktasına yapıştırıcı sürülerek yapıştırılacak ve kalınlık her noktada min.2mm.olacak şekilde kaplanacaktır. Plastik yapıştırıcının platformun her noktasına sürülerek uygulanması kaplamanın bağımsız olarak kopmasını engelleyecektir.)
⦁    Platformun, taşıyıcı şasesi min.20x40x2mm. kare profilden, dört tarafında ve platformun ortasında sacın esnemesini önlemek amacıyla orta noktalardan 2 adet destek atılacaktır.(plastik kaplamada mukavemet sağlayıcı profiller yerine açık kesitli metaller kullanılmalıdır.)Tüm platform üzerinde var olan delikler önceden açılmış olacak ve montaj sırasında delikler ile ilgili olarak herhangi bir işlem yapılmayacaktır. Ayrıca delik delinerek malzeme deforme edilmeyecektir.Platform kulakları min.4² boruya montajı yapılacak şekilde tasarlanacaktır. (ŞEKİL 1 deki gibi)Ayrıca metal üzeri kaplamalarda TS EN 1176-1 MADDE 4.1.6 TEHLİKELİ MADDELER sınıfına uyulmak zorundadır(örn: çinko, kükürt, krom, kurşun, karbon vb. oranlar % 1 den az olmalıdır).Platform üzerindeki tüm detaylar uluslar arası güvenlik ve emniyet normlarına uygun biçimde tasarlanıp, üretilecektir.

ARA MERDİVEN KORKULUĞU 5 BASAMAK DESENLİ

En    75 cm
Boy    120 cm
Çap    2,7 cm
Hacim    0,044 m³
Ağırlık    9,32 kg

Ara Merdiven Korkuluğu 5 Basamak Desenli Ölçüleri

⦁    Kot farkı olan platformlar arası ulaşımı sağlayan elemandır.
⦁    Bir adet ara merdiven elemanında birbirinin simetrisi sağ ve sol olmak üzere takım olarak kullanılacaktır.
⦁    Ürün Polietilen malzemeden rotasyon tekniği ile üretilecek şekilde dizayn edilip, üretilecektir.
⦁    Ürün, hat üzerinde küpeşte saçlarına üzerinde bulunan insert somunlar ile, oyun grubu dikmelerinde ise enjeksiyon kelepçeler ile korkuluk üst kollarından flanşlı boru ile çektirilerek monte olacaktır.
⦁    Polietilen ara merdiven korkuluğu, çift cidarlı olacak şekilde alüminyum kalıplarda imal edilecektir.
⦁    Ürün üzerinde bulunan tüm detaylar ve ölçüler TS 1176-1 standartlarına uygun olacak şekilde, ergonomik olarak tasarlanacaktır.
⦁    Ürün, isteğe bağlı olarak idarenin istediği  ya da farklı renklerde üretilebilecek şekilde olmalıdır.
⦁    Resim üzerindeki ölçüler örnek olarak verilen ürünler için belirlenmiş en ideal min ölçüler olmakla beraber +/- 10 cm toleranslı benzer modelleri idaremizce kabul edilecektir.

HELEZON KAYDIRAK KORKULUĞU DESENLİ

En    93 cm
Boy    84 cm
Çap    3,2 cm
Hacim    0,024 m³
Ağırlık    8,00 kg

Helezon Kaydırak Korkuluğu Desenli Ölçüleri


⦁     Helezon kaydırak korkuluğu çocukların platformdan kaydırağa güvenli bir şekilde geçmelerine yardımcı olacaktır. Helezon kaydırak korkuluğu çift cidarlı kendisinden renkli olarak imal edilecektir.
⦁     Helezon kaydırak korkuluğu  21mm. çapında 2mm. et kalınlığında çelik çekme borularla kelepçe sistemi yardımıyla bağlanarak ana konstrüksiyona sabitlenecektir.
⦁     Helezon kaydırak korkuluğu oyun grubuna aktivite kazandırmalıdır.
⦁     Boruların korkuluklarla  birleşim noktalarında kelepçeler üzerinde 21mm çapında borunun geçebileceği kızaklar bulunacak ve 21mm.lik borular M6 montebent vidası ile bu kızaklara tutturulacaktır.

ANKRAJ

⦁    170X170 mm. Ölçüsünde minimum 4mm. Et kalınlığındaki kare saclara dört köşesinden uygun ölçülerde delinmiş deliklere dört adet M10X40 cıvatalar kaynatılacaktır. Sacın alt kısmına 89 mm. Çapında minimum 200 mm. Yüksekliğinde boru kaynaklanmak sureti ile monte edilecektir. Bu borunun üzerine betonu iyi tutması amacıyla minimum 100 mm. Uzunluğunda parça boru kaynaklamak sureti ile birleştirilecektir. Toprak zemin ise montaj esnasında 300x300 mm. Ölçüsünde ve 400 mm. Derinlikte kazılan çukurlara bu ankraj aparatları özel şablonlar vasıtasıyla terazisinde yerleştirilerek betonlanacaktır.

⦁    Taşıyıcı dikey konstrüksiyonların alt kısımlarında bulunan ve et kalınlığı minimum 4 mm. Olan 170x170 mm. Ebadındaki önceden kaynatılmış ve elektro statik toz fırın boya ile fırınlanmak suretiyle boyanmış karşılıklar ankraj cıvatalarına geçerek M10 somunların sıkıştırılmasıyla monte edilir. Bu ankraj aparatları su ve nemden ve yer altında beton içinde kalmalarından dolayı paslanmanın engellenmesi için betonlama öncesi iki kat pas boya ile boyanır.
