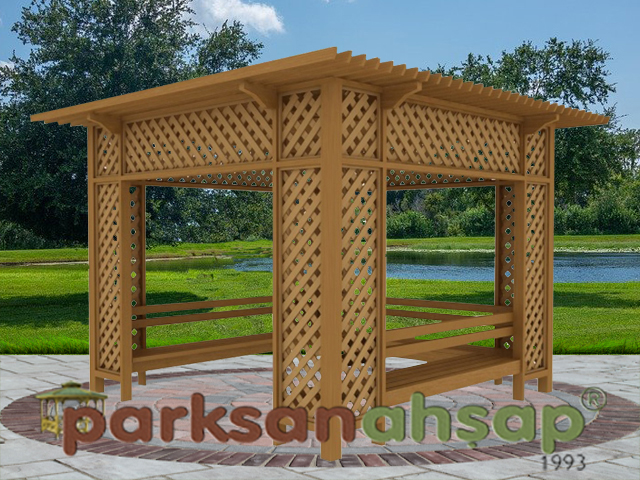

Oturum Alanı :     300 x 300 cm

Çatı Alanı :            340 x 340 cm

Yükseklik :            250 cm

1. Ahşap Özellikleri :

İmalat için kullanılacak ahşap hammaddesi,1. Sınıf Sarı Çam (Pinus Silvestris) kereste olacaktır. Ahşap kesitleri, projeye uygun olarak maksimum ( ± ) 2 mm. toleransla, Ahşap boyları maksimum ( ± ) 20 mm. toleransla imal edilecektir. İmalatta kullanılacak ahşap malzemede olacak özellikler, Budak; Her metrede sağlam 4 adet budak bulunabilir. Budak çapları toplam parça genişliğinin ¼ ‘ünü geçmeyecektir. Çürük, özürlü, kısmen kaynamış ve düşmüş budaklar bulunmayacaktır. Çatlak: Halka çatlağı bulunmayacaktır. Kılcal çatlaklar bulunabilir (1-2 mm). Basınçlı emprenye ortamının getirdiği şartnamelerde uygun baş ve boy çatlakları bulunabilir, ancak tolerans sınırlarında olmalıdır. Reçine kesesi: Uzunluğu her metrede 10 cm‘yi geçmeyip 1 adet bulunabilir. Damlayan, çeken reçine bulunmayacaktır. İç kabuk bulunmayacaktır. Çürük kovuk bulunmayacaktır. Böcek deliği bulunmayacaktır. İmalat kusuru bulunmayıp sadece belirlenen toleranslar çerçevesinde sapma olabilir. Eğilme: Parça boyunun 1/50’sini geçmeyecektir. Çarpılmalar parça genişliğinin 1/100’nü geçmeyecektir. Burulma: Her metretül uzunlukta 2 mm’yi geçmeyecektir. Kılıcına eğilme: Parça boyunun 1/50 ile 1/100’ü arasında tolere edilecektir. Zımpara: Görünen yüzeylerin tamamı zımparalanarak kıymıklardan temizlenecektir.

2. Ana taşıyıcılar :

Taşıyıcı ayaklar elmas uçlu özel bıçaklarla motif verilmiş min. 90 x 90 mm ebadında 4 adet çam keresteden imal edilecektir. Yan seperatör taşıyıcılar min. 40 x 90 mm ebadında 8 adet  elmas uçlu özel bıçaklarla motif verilmiş ahşap latalardır. Taşıyıcı ayakların yüksekliği  240 cm olacaktır.

3. Çatı :

Kamelyanın çatı kısmının taşıyıcı lataları 50 x 150 mm ahşaptan imal edilecektir. Lataların iki köşesi frezeden geçirilerek şekil verilecektir.  Taşıyıcı lataların üzerine 50 x 100 mm ebadında elmas uçlu özel motif veren bıçaklarla şekillendirilmiş motiflendirilmiş latalar imal edilecektir.  Bütün sabit bağlantılarda özel galvanizli ağaç vidası kullanılacaktır.

4. Üst Paneller:

Üst korkulukların genişliği 50 cm’dir.  Korkuluk çerçeveleri  50 x 50 mm ebatlarında her yönü zımparalanmış özel elmas uçlu bıçaklarla kenarları pahlandırılmış ahşaptan imal edilmiştir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli ağaç vidalarıyla montelenecektir. Ara motifler seperatör    ahşaptan imal edilmiştir. Bu ahşaplar alt ve üst korkuluk çervevesine özel galvanizli vidalarla monte edilecektir.

5. Yan Paneller:

Yan panellerin genişliği 50 cm boyu 240 cm’dir. Ana taşıyıcı ayakların iki tarafında dekoratif amaçlı imal edilen yan paneller  seperatör  ahşaptan imal edilmiştir.  Korkuluk çerçeveleri  50 x 50 mm ebatlarında her yönü zımparalanmış özel elmas uçlu bıçaklarla kenarları pahlandırılmış ahşaptan imal edilmiştir. Korkuluk çerçeveleri ana taşıyıcıya özel galvanizli ağaç vidalarıyla montelenecektir. Panel  ara motifler de seperatör ahşaptan imal edilmiştir. Bu ahşaplar alt ve üst korkuluk çerçevesine özel galvanizli vidalarla monte edilecektir.

6. Oturma Birimi :

Oturma birimi için pergolenin 3 tarafını çevreleyecek şekilde 6 adet min. 40 x 90 mm ebadında elmas uçlu özel motif veren bıçaklarla şekillendirilmiş oturma birimi sırtlığı ahşap latalar taşıyıcı kısma ve yan panellere monte edilecektir.  Oturma kısmı için yine pergolenin 3 tarafında toplam 12 adet L ayakların üzerine min.  40 x 90 mm ebadında elmas uçlu özel motif veren bıçaklarla şekillendirilmiş ahşap latalar ve ana taşıyıcı dikmelere ve yan panellere özel galvanizli vidalarla montelenecektir.

7. Ankraj :

Taşıyıcı ayakların altına 150x150x5mm flanş üzeri 90x70x5mm silme kaynatılıp, 12 mm çapında delik delinecektir. Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 3 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.

8. Emprenye :

Tüm ahşap aksamlar emprenye işlemine tabi tutulacaktır. Ahşap doğal olarak kullanıldığı zaman mantar, böcek ve hava şartlarına bağlı olarak kolayca tahrip olur ve kullanım ömrü azalır. Kullanım ömrünü uzatmak için ahşaba emprenye işlemi uygulanmalıdır. Çeşitli yöntemlerle değişik kimyasal maddelerin ahşabın bünyesine emdirilme işlemi olan “Emprenye“, ahşabı betondan daha sağlam, çelikten daha dayanıklı kılıp, çürümeyi, önleyerek ömrünü en az 10 kat artırmaktadır. (Emprenye edilmiş bir elektrik ya da telefon direğinin hizmet ömrünün 50 yıl, emprenyesiz direğin ömrünün 5 yıl olduğunu unutmayın.) Emprenye maddesi olarak insan sağlığını etkilemeyen krom ve arsenik içermeyen, ahşabı çürütücü mantarlara, böceklere karşı koruyan, organik bakır esaslı maddeler kullanılacaktır. Toprak ve su ile sürekli teması olan ahşap malzemelerin koruması için uygun bir ahşap koruma maddesidir. EMPRENYE yapılan ahşap yeşil veya kahverengi renk almaktadır.
