Ahşap Çocuk Oyun Parkı - 51510 (Eko Seri) Teknik Şartnamesi

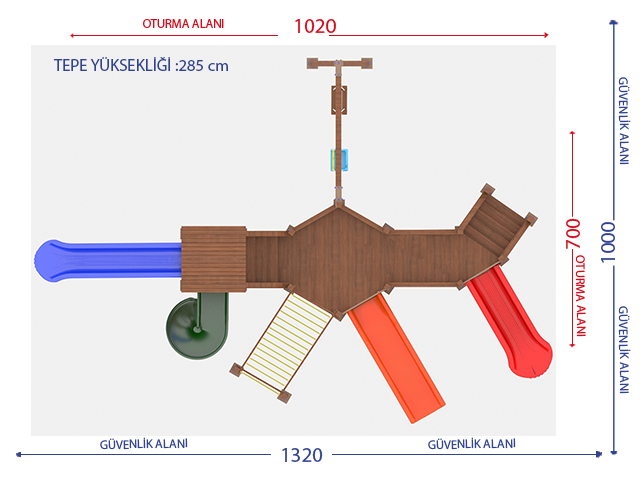

Ürün Teknik Özellikleri

ÜRÜN YEDEK PARÇALARI

-SALINCAK AHŞAP A BORUSU – 1 ADET

TAŞIYICI KONSTRÜKSİYON

1.Taşıyıcı dikmeler 9x9 cm ebatlarında 260 cm uzunluğundadır.

2.Taşıyıcı konstrüksiyonda kullanılan ahşap latalardaki  keskin köşe ve kenarlar kazaya yol açmamak amacıyla yuvarlatılmaktadır.

3.Dikmelerin ayaklarında kullanılan ankrajlar 10x10 cm ebatında, 2 mm kalınlığında kutu profilden imal edilmiştir.

4.150'lik kulenin dikmelerinin ayak kısımları 5x9 cm ebatında, 110 cm uzunluğunda ahşaplarla çepeçevre sarılarak kum havuzu yapmak için gerekli alan oluşturulmuştur.

5.Bütün bağlantı noktalarında paslanmaz ahşap vidası kullanılacaktır. Vidalar dışarıdan görülmeyecek şekilde ahşap lata içine gömülecek ve üzeri poliüretan kapaklarla kapatılacaktır.

6.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP KARE PLATFORM

1.Ahşap platform 110x110 cm ebatlarındadır.

2.Ahşap platform oluşturulurken taşıyıcı dikmeler 5x9 cm ebatında, 110 cm uzunluğunda ahşaplarla çepeçevre sarılmış, daha sonra iki dikme arasına 4x9 cm ebatlarında 81,5 cm uzunluğunda iki adet ahşap yerleştirilmiştir. Geriye kalan boşluk ise 9 adet 4x9 cm ebatlarında 100 cm uzunluğunda 9 adet ahşabın yan yana getirilmesi ile doldurulmuş ve platform tamamlanmıştır.

3.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP ÇATI

1.Ahşap çatı 115x115 cm ebatında, 41 cm yüksekliğindedir.

2.Çatının saçak alt kenarı ile platform arasında 152,5 cm boşluk bulunmaktadır.

3.Kare çatı ahşap lambrilerin birbiri üstüne bindirilmesi ile oluşturulmuştur.

4.Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

İKİLİ KAYDIRAK

1.100 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.

2.Kaydırağın toplam genişliği 100 cm, kayma bölümünün genişliği 40 cm, uzunluğu 210 cm'dir.

3.Kaydırağın dış yan duvarları 15 cm yüksekliğindedir.

4.Kaydırağın ara bölmesinin yüksekliği 7 cm'dir.

5.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.

6.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

7.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10x22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.

DÜZ KAYDIRAK

1.150 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.

2.Kaydırağın toplam genişliği 65 cm, kayma bölümünün genişliği 50 cm, uzunluğu 330 cm'dir.

3.Kaydırağın dış yan duvarları 16 cm yüksekliğindedir.

4.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.

5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10x22 cm ebatında, 4 mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.

HELEZON KAYDIRAK

1.150 cm yüksekliğindeki platforma bağlanan kaydırakta, kayma bölümünün yatayla yaptığı eğim açısı kaydırağın boy eksenine göre ölçüm yapıldığında hiçbir noktada 60°'yi ve ortalama 40°'yi geçmeyecek şekilde tek parça olarak imal edilmiştir.

2.Kaydırak çıkışında çocuğun hızını kesecek şekilde 40 cm uzunluğunda bir düzlem bulunmaktadır.

3.Kaydırağın toplam genişliği 110 cm, uzunluğu 190 cm, kayma bölümünün genişliği 45 cm'dir.

4.Kaydırağın dış yan duvarları 20 cm yüksekliğindedir.

5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10x22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.

DALGALI KAYDIRAK

1.150 cm yüksekliğindeki platformdan maksimum 40° eğimli inecek ve hiçbir noktasında 60° olmayacak şekilde tasarlanmıştır.

2.Kaydırağın toplam genişliği 65 cm, kayma bölümünün genişliği 40 cm, uzunluğu 320 cm'dir.

3.Kaydırağın dış yan duvarları 16 cm yüksekliğindedir.

4.Kaydırağın başlangıç noktasında çocukların güvenle kaydırağa girişini sağlayacak ahşap bariyer ve kaydırak çıkışında çocuğun hızını kesecek şekilde 35 cm uzunluğunda bir düzlem bulunmaktadır.

5.Kaydıraklar galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

6.Kaydırağın zemine bağlantısı, 23 cm uzunluğunda, 88 mm çapında ve 2 mm et kalınlığındaki borunun, 10x22 cm ebatında, 4mm kalınlığındaki metal plakaya kaynatılmasıyla yapılmaktadır.

SALINCAK

1.Salıncağın oturum alanı 108x270 cm, yüksekliği 204 cm'dir.

2.Salıncağın taşıyıcı ayakları 9x9 cm ebatlarında, 208,5 cm uzunluğunda ahşap malzemeden imal edilmiştir. Ayakların zemine temas ettiği noktada 10x10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.

3.Salıncak taşıyıcı ayakları arasında bağlantıyı sağlayan parça 9x9 cm ebatlarında 260 cm uzunluğunda ahşap malzemeden imal edilmiştir. Üzerinde her iki salıncak için ikişer adet salıncak bağlantı aparatı bulunmaktadır. Taşıyıcı ayaklarla birleştiği noktada 10x10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.

4.İki adet salıncak oturağı bulunmaktadır. Salıncak oturaklarından biri polietilen malzemeden üretilmiş olup, üç tarafı kapalıdır ve emniyet için ön koruması bulunmaktadır. Diğerinde ise koruma bulunmamaktadır ve kauçuk malzemeden imal edilmiştir.

5.Hareketsiz durumda iken korumalı salıncağın yerden yüksekliği 35 cm, açık salıncağın yerden yüksekliği 40 cm'dir.

6.Salıncak zincirleri çift sıra olup galvanize edilmiştir.

AHŞAP MERDİVEN

1.Basamaklar  22 cm ayak basma derinliğinde, 20,5 cm rıht yüksekliğinde, 74 cm genişliğinde olacak şekilde 4x11 cm ebatlarında ve uygun uzunlukta ahşap lataların yanyana getirilmesi ile oluşturulmuştur.

2.Zeminden platforma doğru 4x11 cm ebatlarında ahşap latalar uzatılarak merdiven konstrüksiyonu oluşturulacaktır.

3.Basamaklar üstten bakıldığında aralarında boşluk kalmayacak şekilde ve eşit aralıklarla konumlandırılacaktır.

4.Trabzan yüksekliği basılan yüzeyden itibaren 75 cm'dir.

5.Trabzan korkulukları 3x9 cm ebatlarındaki ahşap malzemeden üretilmiştir ve 64 cm aralıklarla konumlandırılacaktır.

6.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP KORKULUKLAR

1.Ahşap korkuluklar 3x9 cm ebatındadır.

2.Ahşap korkuluk, 3x9 cm ebatında, 100 cm uzunluğunda iki adet yatay lata ile 3x9 cm ebatında, 64 cm uzunluğundaki dikey lataların birleştirilmesi ile oluşturulmuştur.

3.Korkuluğu oluşturan dikey latalar arasındaki boşluk 8,9 cm'dir.

4.Lataların keskin kenar ve köşeleri herhangi bir kazaya mahal vermemek adına yuvarlatılmıştır.

5.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP KÖPRÜ

1.Ahşap köprü 82 cm genişliğinde, 220 cm uzunluğundadır ve yan korkuluklara sahiptir.

2.Ahşap köprünün ana taşıyıcı kısmı iki adet 5x9 cm ebatında, 220 cm uzunluğunda ahşapların birbirine paralel konması ile oluşturulmuştur. Zemin kısmı ile paralel ahşapların dik gelecek şekilde yerleştirilen 4x9 cm ebatında ahşapların yanyana dizilmesi ile oluşturulmuştur.

3.Ahşap köprü korkuluklarının boyutları 65x220 cm'dir. 220 cm uzunluğunda 5x9 cm ebatında yatay ahşaplar ile buna dikey olarak eşit aralıklarla konumlandırılmış 4x9 cm ebatında ahşaplardan oluşmaktadır.

4.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
