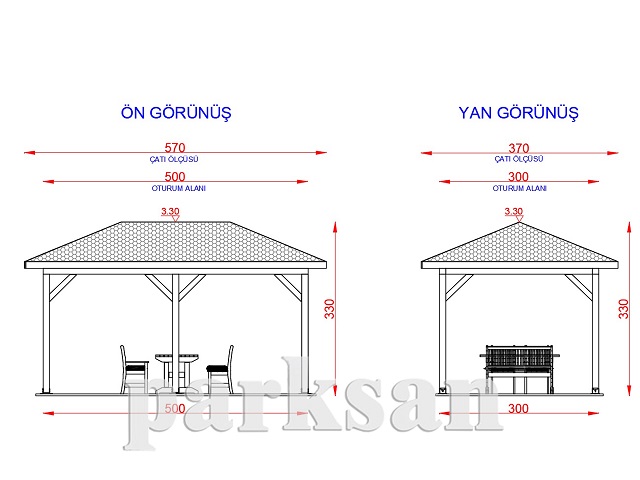

Oturum Alanı :     300 x 500 cm

Çatı Alanı :            370 x 570 cm

Yükseklik :            330 cm

1. Ahşap Özellikleri :

İmalat için kullanılacak ahşap hammaddesi, 1. Sınıf Sarı Çam (Pinus Silvestris) kereste olacaktır. Ahşap kesitleri, projeye uygun olarak maksimum ( ± ) 2 mm. toleransla, Ahşap boyları maksimum ( ± ) 20 mm. toleransla imal edilecektir. İmalatta kullanılacak ahşap malzemede olacak özellikler, Budak; Her metrede sağlam 4 adet budak bulunabilir. Budak çapları toplam parça genişliğinin ¼ ‘ünü geçmeyecektir. Çürük, özürlü, kısmen kaynamış ve düşmüş budaklar bulunmayacaktır. Çatlak: Halka çatlağı bulunmayacaktır. Kılcal çatlaklar bulunabilir (1-2 mm). Basınçlı emprenye ortamının getirdiği şartnamelerde uygun baş ve boy çatlakları bulunabilir, ancak tolerans sınırlarında olmalıdır. Reçine kesesi: Uzunluğu her metrede 10 cm‘yi geçmeyip 1 adet bulunabilir. Damlayan, çeken reçine bulunmayacaktır. İç kabuk bulunmayacaktır. Çürük kovuk bulunmayacaktır. Böcek deliği bulunmayacaktır. İmalat kusuru bulunmayıp sadece belirlenen toleranslar çerçevesinde sapma olabilir. Eğilme: Parça boyunun 1/50’sini geçmeyecektir. Çarpılmalar parça genişliğinin 1/100’nü geçmeyecektir. Burulma: Her metretül uzunlukta 2 mm’yi geçmeyecektir. Kılıcına eğilme: Parça boyunun 1/50 ile 1/100’ü arasında tolere edilecektir. Zımpara: Görünen yüzeylerin tamamı zımparalanarak kıymıklardan temizlenecektir.  Ahşap beyaz lake boya ile boyanacaktır.

2. Ana taşıyıcılar :

Taşıyıcı ayaklar elmas uçlu özel bıçaklarla motif verilmiş min. 90 x 90 mm ebadında 6 adet çam keresteden imal edilecektir.

Taşıyıcı ayakların yüksekliği 240 cm olacaktır.

3. Çatı :

Kamelyanın çatı kısmının taşıyıcı lataları 50 x 100 mm ahşaptan imal edilecektir

Lataların iki köşesi frezeden geçirilerek şekil verilecektir. Lataların üzeri ahşap yalı baskı lambri ya da fiber malzeme ile vidalanacaktır. Lambri üzerine ziftli membranlar geniş başlı özel çivilerle monte edilecektir. Yine geniş başlı özel çivilerle Amerikan kiremidi adı verilen shingle denen  çatı kaplama malzemesi ile kaplanacaktır. Alın tahtası kısmında; min 30 x 130 mm ebatlarında elmas uçlu özel bıçaklarla motif verilmiş ahşap latalar çatı latalarına özel galvanizli vidalarla monte edilecektir. Çatı bağlantısı için ortadan her iki ucu belirli açılarla kesilmiş iki köşesi elmas uçlu özel bıçaklarla şekillendirilmiş 12 adet min. 50 x 50 mm latalarla çatı bağlantı karkası monte edilecektir.

Bütün sabit bağlantılar, paslanmaz ağaç vidası ve veya polimarin tutkal ile yapılacaktır. Ana taşıyıcı ile çatı bağlantılarında özel galvanizli ağaç vidası kullanılacaktır.

4. Ankraj :

Taşıyıcı ayakların altına 18x13x3 mm flanş üzeri 15x8x2 mm silme kaynatılacak, 13x8x3 mm plakaya iki adet dübel veya ankraj deliği delinecek, 15x8x2 mm her bir plakaya 3’er adet 6 mm vida deliği delinecektir.  Ankrajlar taşıyıcıların altına vida ile monte edilecektir. Zemine de çelik dübeller vasıtasıyla bağlanacaktır. Böylece hem ahşapların suyla teması önlenecek hem de taşıyıcı ayakların yere montesini sağlayacaktır. Kamelya ankrajları minimum 2,5 mm sactan mamül flanşlar dikmenin minimum iki tarafını saracak şekilde kaynaklama yöntemi ile birleştirilerek imal edilecektir. Ankrajların dikmelerin ayaklarına bağlantısı için her ayağa 6 adet gelecek şekilde özel vidalar atılır. Ankrajların yere bağlantısı için her ayağa 2 adet olacak şekilde dübelli vidalar atılacaktır. Tüm metal aksam polyester esaslı toz boya ile fırınlanmak suretiyle boyanacaktır.

5. Emprenye :

Tüm ahşap aksamlar emprenye işlemine tabi tutulacaktır. Ahşap doğal olarak kullanıldığı zaman mantar, böcek ve hava şartlarına bağlı olarak kolayca tahrip olur ve kullanım ömrü azalır. Kullanım ömrünü uzatmak için ahşaba emprenye işlemi uygulanmalıdır. Çeşitli yöntemlerle değişik kimyasal maddelerin ahşabın bünyesine emdirilme işlemi olan “Emprenye“, ahşabı betondan daha sağlam, çelikten daha dayanıklı kılıp, çürümeyi, önleyerek ömrünü en az 10 kat artırmaktadır. (Emprenye edilmiş bir elektrik ya da telefon direğinin hizmet ömrünün 50 yıl, emprenyesiz direğin ömrünün 5 yıl olduğunu unutmayın.) Emprenye maddesi olarak insan sağlığını etkilemeyen krom ve arsenik içermeyen, ahşabı çürütücü mantarlara, böceklere karşı koruyan, organik bakır esaslı maddeler kullanılacaktır. Toprak ve su ile sürekli teması olan ahşap malzemelerin koruması için uygun bir ahşap koruma maddesidir. EMPRENYE yapılan ahşap yeşil veya kahverengi renk almaktadır.
