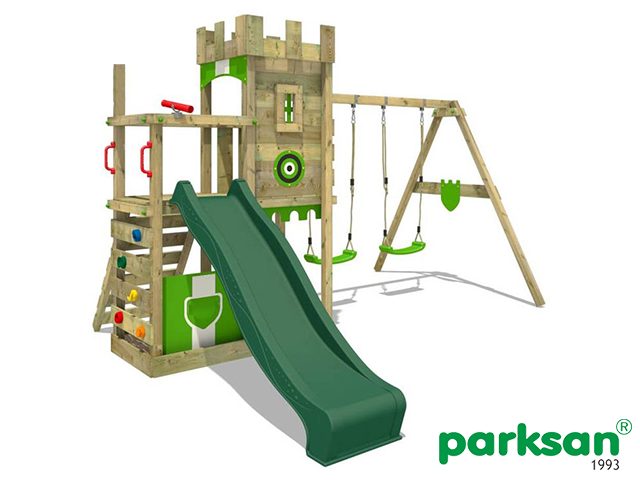

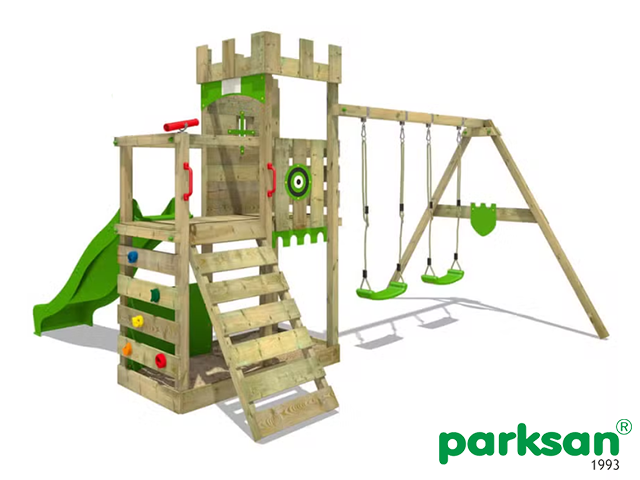

51443 – AHŞAP ÇATILI KAYDIRAKLI TIRMANMALI SALINCAK SETİ
ÜRÜN YEDEK PARÇALARI
- SALINCAK AHŞAP A BORUSU – 1 ADET
- SALINCAK AHŞAP TAŞIYICI BORUSU – 1 ADET
- POLİETİLEN SALINCAK OTURAĞI – 2 ADET
- AHŞAP MERDİVEN BASAMAĞI – 4 ADET
- AHŞAP TIRMANMA MERDİVENİ - 1 ADET
- AHŞAP TAŞIYICI BORU – 6 ADET
- AHŞAP PLATFORM – 1 ADET
- AHŞAP PLATFORM KORKULUĞU – 2 ADET
- H:150 cm FİBER DALGALI KAYDIRAK – 1 ADET
TAŞIYICI KONSTRÜKSİYON
1. Taşıyıcı dikmeler 9 x 9 cm ebatlarında 200 cm uzunluğundadır.
2. Taşıyıcı konstrüksiyonda kullanılan ahşap latalardaki keskin köşe ve kenarlar kazaya yol açmamak amacıyla yuvarlatılmaktadır.
3. Bütün bağlantı noktalarında paslanmaz ahşap vidası kullanılacaktır. Vidalar dışarıdan görülmeyecek şekilde ahşap lata içine gömülecek ve üzeri poliüretan kapaklarla kapatılacaktır.
4. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP MERDİVEN
1.Basamaklar 100 cm genişliğinde olacak şekilde 4 x 6 cm ebatlarında ve uygun uzunlukta ahşap lataların yan yana getirilmesi ile oluşturulmuştur.
2.Zeminden platforma doğru 9 x 9 cm ebatlarında 200 cm uzunluğunda ahşap dikmeler uzatılarak merdiven konstrüksiyonu oluşturulacaktır.
3.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP TIRMANMA MERDİVENİ
1. Basamaklar 100 cm genişliğinde olacak şekilde 3 x 9 cm ebatlarında ve uygun uzunlukta ahşap lataların üst üste getirilmesi ile oluşturulmuştur.
2. Oluşturulan merdiven platformu üzerine 6 adet tırmanma taşı sabitlenerek tırmanmaya olanak sağlayan bir yapı elde edilmektedir.
AHŞAP PLATFORM KORKULUĞU
1.Ahşap platform korkuluğu için karşılıklı olarak 3 x 9 mm ebatında uygun uzunlukta ahşap lata kullanılmıştır. Tek bir taraf için kare şeklinde pencere açılmıştır.
2.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP ZEMİN PLATFORMU
1. Ahşap zemin platformu 160 x 70 cm ebatlarındadır.
2. Tercihen kum havuzu olarak da kullanılabilir.
3. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
AHŞAP KAYDIRAK PLATFORMU
1. Ahşap platform 160 x 70 cm ebatlarındadır.
2. Ahşap platform oluşturulurken taşıyıcı dikmeler 5 x 9 cm ebatında, 160 ve 70 cm uzunluğunda ahşaplarla çepeçevre sarılmış, daha sonra iki dikme arasına 3 x 9 cm ebatlarında uygun uzunlukta ahşapların yan yana getirilmesi ile doldurulmuş ve platform tamamlanmıştır.
3. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.
DALGALI KAYDIRAK
1.Kaydırak galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.
SALINCAK
1.Salıncağın bağlantı yüksekliği 195 cm'dir.
2.Salıncağın taşıyıcı ayakları 9 x 9 cm ebatlarında, 200 cm uzunluğunda ahşap malzemeden imal edilmiştir. Ayakların zemine temas ettiği noktada 10 x 10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.
3.Salıncak taşıyıcı ayakları arasında bağlantıyı sağlayan parça 9 x 9 mm ebatlarında 250 cm uzunluğunda ahşap malzemedir. Üzerinde her iki salıncak için ikişer adet salıncak bağlantı aparatı bulunmaktadır. Taşıyıcı ayaklarla birleştiği noktada 10 x 10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.
4.İki adet polietilen salıncak oturağı bulunmaktadır.
5.Salıncak 12 mm polyester ipek halatıyla bağlanmaktadır.
