YENİ ÜRÜN

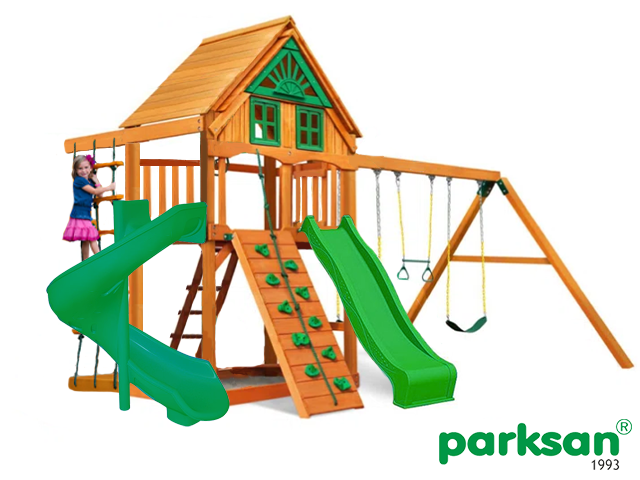

51453 - Ahşap Tüp Kaydıraklı Tırmanmalı Oyun Evi

FİYATI:  TL + KDV

KAMPANYALI FİYATI:  TL + KDV
Kredi Kartına Taksit Avantajlarıyla...
 Fiyatlarımıza Kargo Ücreti Dahildir...


Yedek Parça


Teknik Şartname

51453 – AHŞAP TÜP KAYDIRAKLI TIRMANMALI OYUN EVİ

ÜRÜN YEDEK PARÇALARI

-SALINCAK AHŞAP A BORUSU – 1 ADET

-SALINCAK AHŞAP TAŞIYICI BORUSU – 1 ADET

-AHŞAP ÇATI – 1 ADET

-KEMER SALINCAK OTURAĞI – 2 ADET

-AHŞAP MERDİVEN BASAMAĞI – 4 ADET

-AHŞAP TAŞIYICI BORU – 4 ADET

-AHŞAP PLATFORM – 1 ADET

-AHŞAP TIRMANMA – 1 ADET

-AHŞAP PLATFORM KORKULUĞU – 1 ADET

-XOXO PANO – 1 ADET

-H:100 cm FİBER DALGALI KAYDIRAK – 1 ADET

-H: 100 cm HELEZON KAYDIRAK – 1 ADET

-D KOL – 4 ADET

TAŞIYICI KONSTRÜKSİYON

1. Taşıyıcı dikmeler 9 x 9 cm ebatlarında 200 cm uzunluğundadır.

2. Taşıyıcı konstrüksiyonda kullanılan ahşap latalardaki keskin köşe ve kenarlar kazaya yol açmamak amacıyla yuvarlatılmaktadır.

3. Bütün bağlantı noktalarında paslanmaz ahşap vidası kullanılacaktır. Vidalar dışarıdan görülmeyecek şekilde ahşap lata içine gömülecek ve üzeri poliüretan kapaklarla kapatılacaktır.

5. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP MERDİVEN

1.Basamaklar 60 cm genişliğinde olacak şekilde 4 x 6 cm ebatlarında ve uygun uzunlukta ahşap lataların yan yana getirilmesi ile oluşturulmuştur.

2.Zeminden platforma doğru 4 x 9 cm ebatlarında 150 cm uzunluğunda ahşap dikmeler uzatılarak merdiven konstrüksiyonu oluşturulacaktır.

3.Kullanılan ahşaplar emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP ÇATI

1. Ahşap çatı konstrüksiyonu oluşturulurken 5 adet 4 x 9 cm ebatlarında latalar yerleştirilmiştir. Çatının tepe kısmı için ise 3 x 9 cm ebatlarında uygun uzunlukta latalar üst üste yerleştirilmiştir. Ön tarafa da aynı şekilde 3 x 9 cm ebatlarında uygun uzunlukta latalar yerleştirilerek tamamlanacaktır.

2. Latalar birbirine galvanizli cıvatalarla monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

3. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

AHŞAP TIRMANMA

1.Ahşap tırmanma basamak genişliği 80 cm’dir. Basamaklarda 3 x 9 cm ebatlarında latalar kullanılmıştır. Tırmanmaya olanak sağlamak için 10 adet kaya tırmanma taşı kullanılacaktır.

2.Tırmanmada kullanılan ahşap dikmeler 9 x 9 cm ebatlarında 200 cm uzunluğundadır.

3. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

4.Metal tırmanma boruları monte edilirken galvanizli cıvatalar kullanılacaktır. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

AHŞAP KAYDIRAK PLATFORMU

1. Ahşap platform 150 x 150 cm ebatlarındadır.

2. Ahşap platform oluşturulurken taşıyıcı dikmeler 4 x 9 cm ebatında, uygun uzunlukta ahşaplarla çepeçevre sarılmış, daha sonra iki dikme arasına 3 x 9 cm ebatlarında uygun uzunlukta ahşapların yan yana getirilmesi ile doldurulmuş ve platform tamamlanmıştır.

3. Kullanılan ahşap malzeme emprenye edilmiş sarıçam / ladin malzemedir.

HELEZON KAYDIRAK

1.Platform 100 cm yüksekliğinde olacak şekilde tasarlanmıştır.

2.Kaydırak galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

DALGALI KAYDIRAK

1.Platform 100 cm yüksekliğinde olacak şekilde tasarlanmıştır.


2.Kaydırak galvanizli cıvatalarla platforma monte edilecektir. Bu cıvataların görüntüyü bozmaması ve daha uzun ömürlü kalması amacıyla enjeksiyon yöntemi ile şekillendirilmiş plastik tapalar ile kapatılacaktır.

SALINCAK

1.Salıncağın yüksekliği 195 cm'dir.

2.Salıncağın taşıyıcı ayakları 9 x 9 cm ebatlarında, 200 cm uzunluğunda ahşap malzemeden imal edilmiştir. Ayakların zemine temas ettiği noktada 10 x 10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.

3.Salıncak taşıyıcı ayakları arasında bağlantıyı sağlayan parça 60 x 2 mm ebatlarında 250 cm uzunluğunda metal malzemeden imal edilmiştir. Üzerinde her iki salıncak için ikişer adet salıncak bağlantı aparatı bulunmaktadır. Taşıyıcı ayaklarla birleştiği noktada 10 x 10 cm kutu profilden imal edilmiş sac malzeme kullanılmaktadır.

4.İki adet kemer salıncak oturağı bulunmaktadır.

5.Salıncak 5 mm galvanizli salıncak zinciriyle bağlanmaktadır.

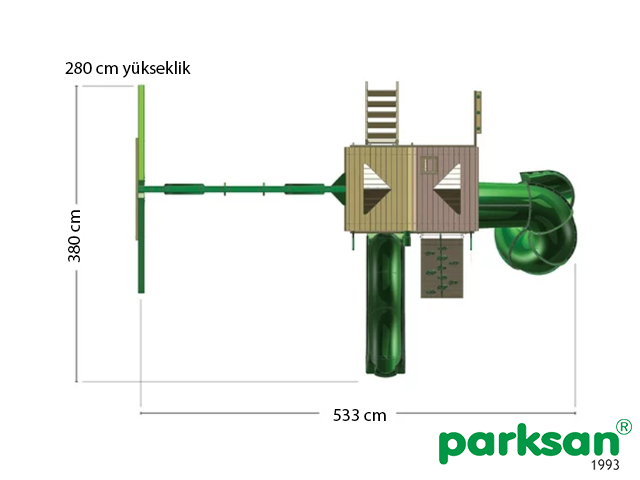

Teknik Çizim

Video
