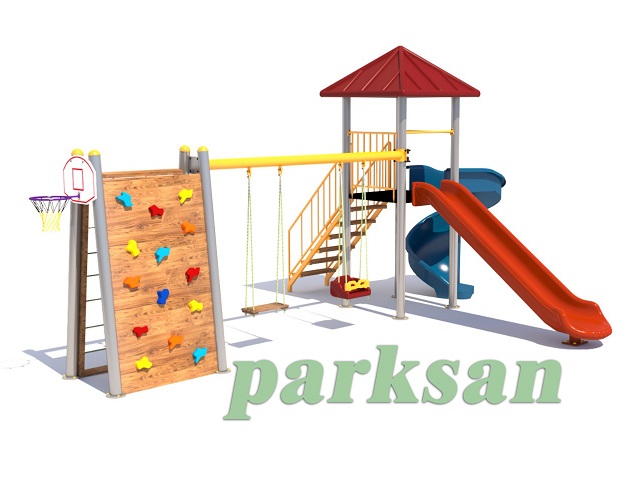

50808 - Çocuk Oyun Parkı (Ekonomik Seri)

ÜRÜN TEKNİK ÖZELLİKLERİ

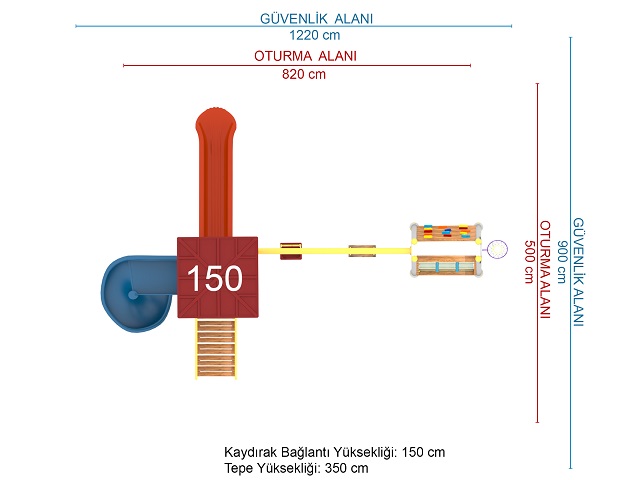

Oturma Alanı    530 x 830 cm
Emniyet Alanı    830 x 1130 cm
Kaydırak Bağlantı Yüksekliği    100 cm – 150 cm
Kullanıcı Sayısı    3
Kullanıcı Yaş Grubu    +3

TAŞIYICI KONSTRÜKSİYON

Minimum 89 mm. çapında minimum 2,5 mm et kalınlığında TS EN 10219-2, TS-6476, DIN 2394 standartlarına uygun olarak soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilip, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilecek; daire kesitli çelik borulardan oluşacaktır. Bu taşıyıcı konstrüksiyon kumlama üzeri polyester esaslı elektro statik toz fırın boy ile fırınlanmak suretiyle boyanan borulardan oluşacaktır.

Bu boruların üst kısımları içerisine su, nem ve yabancı madde girmesini engellemek amacıyla enjeksiyon yöntemi ile şekillendirilmiş yarım küre şeklinde minimum iki adet alüminyum perçin ile sabitlenmiş polietilen tapalarla kapatılacaktır.

Dikey ve yatay minimum 89 mm. çapındaki kumlamalı borular birbirlerine dik açı oluşturacak şekilde, alüminyum döküm veya enjeksiyon yöntemi ile yapılmış polyemid esaslı bağlantı elemanları ile bağlanacaktır.

Taşıyıcı konstrüksiyonu oluşturan kumlamalı boruların alt kısımları minimum 150x150x5 mm ebadında sac flanş ile kaynak yöntemi ile birleştirilecektir. Eğer montaj yapılacak alan sert zemin ise taşıyıcı borular sac flanşlar üzerindeki minimum 10 mm. deliklerden minimum 8x75 mm. çelik dübel ile zemine sabitlenecektir. Montaj yapılacak alan toprak ise minimum 200 mm. yüksekliğinde minimum 89 mm. çapında 2,5 mm et kalınlığında kumlamalı boru üzerine dört adet minimum M10x40 galvanizli cıvata kaynaklanmış, minimum 150x150x5 mm. ebadında sac flanştan oluşan ankraj sistemi kullanılacaktır.

Taşıyıcı konstrüksiyon boruları tek parça olacaktır. Kesinlikle boru ekleme, kaynak ve boru üzerinde dikiş izleri olmayacaktır.

Taşıyıcı borulara platformlar, korkuluklar ya da kelepçeler direkt olarak kaynatılmayacaktır. Ancak plastik kaplı platformların ya da sac platformların montajının yapılabilmesi içinn uygun kotta en az 5 mm. et kalınlığında, bağlanacak platformun köşe formuna ve deliklerine uygun şekilde flanşlar kaynatılabilecektir.

CTP (CAM ELYAF TAKVİYELİ POLYESTER) ÜRÜNLER

CTP ‘Cam Elyafı Takviyeli Plastik’ sözcüklerinin baş harflerinden oluşan Türkçe bir kısaltmadır. CTP ürünler kaydırak, merdiven, korkuluk, bariyer, aksesuar, çatı vs üretiminde kullanılmaktadır.

CTP, cam elyafı ile takviye edilerek fiziksel mukavement değerleri arttırılmış doymamış polyesterden oluşan kompozit bir malzemedir. CTP, ahşap, beton, metal, cam vb. gibi bir üretim malzemesi olup, kullanım amacına uygun değişik özelliklerin kolayca kazandırılabilmesi özelliği ile diğer üretim malzemelerine göre üstünlük gösterir.

İklim koşullarından etkilenmeyen, ısı değişimlerine, klorlu su dahil olmak üzere her türlü kimyasal malzemeye karşı dayanıklı, elektriklenme ve iletkenlik yapmaması nedeniyle modern bir kompozit malzemedir.

CTP cam ipliklerini oluşmaktadır. Her bir cam elyaf, bir küçük çaplı çok ince ve esnek bir kumaş oluşturmak üzere dokunmaktadır. Kumaş, normal olarak, bir kalıp içine yerleştirilir, örneğin bir Kano ve polyester reçine için bir kalıp ilave edilir, bir katalizör (reaksiyonu hızlandırmak için) eklenmiştir. Süreç cam elyaf ve reçine birçok katmanı olduğu kadar tekrarlanan ve / tedavi kurumaya bırakılır. Elde edilen malzeme, güçlü ve hafiftir. Cam Takviyeli Plastik pürüzsüz bir yüzey için zımpara ve boyanabilir.

İzoftalik/NPG esaslı akrilik modifiye hızlandırıcı ihtiva eden kısa süreler için 215 C’ dereceye kadar sıcaklardan etkilenmeyen özellikle ısı değişkenlerinde yorulma ve çatlama göstermeyen sararma , solma ve matlaşma açısından da oldukça dayanıklı ve estetiği de en üst seviyede sağlayabilecek bir performans jelkotu pigment ile renklendirilerek iki kat ve 0,80 mikron kalınlığında oluşturulan film tabakası üzerinde , birim alanda 450gr /m² ‘lik iki kat ve aynı birim alanda 600gr/m²’lik bir kat standart ve örgü elyaf uygulaması ile 5 mm kalınlığında oluşturulan elyaf tabakası genel amaçlı CTP uygulamaları için geliştirilen yüksek mekanik dayanıma sahip CE 92 N8 polyester malzemesi ile işlenerek imal edilir. Sonradan renklendirme yapılmayacaktır.

POLİETİLEN ÜRÜNLER

Alçak veya ortak yoğunluklu lineer polietilen (LLDPE-Lineer Low Density Polyethlene) çeşitli ürünlerde kullanılan bir termoplastiktir.

Yarı geçirgen, yumuşatılabilen ve oldukça dayanıklı bir polimer olmakla beraber düşük maliyeti ve yüksek direnç özelliği sayesinde sanayide çok tercih edilen bir üründür. Polietilen yoğunluk ve kimyasal özellikleri baz alınarak çeşitli kategorilerde sınıflanır.

Mekanik özellikleri, moleküler ağırlığı, kristal yapısı ve dallanma tipine bağlıdır. Özellikleri tiplere göre değişiklik gösterse de; dış ortam koşulları ve neme karşı iyi direnç, esneklik, zayıf mekaniksel kuvvet ve üstün kimyasal direnç genel özellikleri olarak sayılabilir. Polietilen ürünler kaydırak, merdiven, korkuluk, bariyer, aksesuar, çatı vs üretiminde kullanılmaktadır.

Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların ‘’ışık Haslığı’’ test değeri 6 ve ya üzeri olmalıdır.

Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum 4 mm olmalıdır. Malzemenin eşit şekilde dağılımı sağlanmalı ve eşit kalınlık oluşturmalıdır. Ürünlerin et kalınlıkları ve ölçülerin sapma toleransı %5 ‘tir.

ELEKTROSTATİK TOZ FIRIN BOYA

Tüm metal aksamlar üzerindeki boyamaya engel olacak yağ, kir tabakası ile paslardan arındırmak amacıyla en etkili yöntem olan kumlama yöntemiyle malzemenin üzerinde gözenek açarak daha iyi boya tutmak amacıyla boyamaya hazır hale getirilecektir. ,

Basınca dayanıklı bir kabinin içine doldurulmuş olan ince bilye malzemesinin, basınçlı hava ile püskürtülerek boyanın tutacağı gözenekleri açmak ve metal malzemenin üstündeki yağ, pas ve kiri gidermek suretiyle yapılacaktır.


Tüm metal aksam imalat yapıldıktan sonra polyester esaslı elektrostatik boya ile kaplandıktan sonra 200-220 derece sıcaklıktaki fırında 20 dakika süreyle pişirilerek boya işlemi tamamlanacaktır.
Tüm metal aksamlar imalat yapıldıktan sonra, önce 10 dakika süre ile 70 derece sıcaklıktaki %5 konsatrasyonlu yağ alma banyosunda durulamadan sonra 15 dakika süre ile 50 derce sıcaklıktaki %1 konsantrasyonlu demir banyosuna daldırılacaktır.

Sonra tekrar durulama ve akabinde kurutma işlemleri yapılacak, malzeme elektrostatik sistem dış mekanların dayanıklı polyester esaslı toz boya ile kaplanıp 180-200 derece sıcaklıktaki fırınlarda 20-30 dakika süre ile pişirilerek boyama işlemi tamamlanacaktır. Kaynak yerleri paslanmaması için kesinlikle kaynak yapıldıktan sonra ürünün tamamı yekpare olarak boyanacaktır.

DÜZ KAYDIRAK (150 CM)

Bağlantı Yüksekliği    150 cm
Boy    330 cm
En    65 cm
Hacim    0,85m³
Ağırlık    17,00 kg

Düz Kaydırak (150 cm) Ölçüleri

⦁    1500 mm yüksekliğindeki platforma bağlanan düz kaydıraklarda; kayma bölümünün yatayla yaptığı eğim açısı kaydırağın boy eksenine göre ölçüm yapıldığında hiçbir noktada 60º’ yi ve ortalama 40º’ yi geçmeyecek şekilde çift cidarlı ve tek parça olarak imal edilecektir.

⦁    Bağlı kaydıraklarda platformlar başlama bölümü olarak kullanılabilir.Başlama bölümünün kaydırakta olması durumunda 350- 400 mmlik bir düzlem bulunacak ve bu bölümün yan kısımlarının yüksekliği en az 500 mm olacaktır.

⦁    Serbest düşme yüksekliği 1200 mm ile 2500 mm arasında olan kaydıraklarda kayma bölümü yan korumanın yüksekliği ise en az 150 mm olacaktır.

⦁    Bağlı kaydıraklarda kayma hızını kesecek bir çıkış bölümü (yavaşlama düzlemi) bulunacak ve kayılan bölümün boyu 1500 mm’ yi geçen kaydıraklarda çıkış bölümünün uzunluğu en az 500 mm, eğimi en fazla 10º, çıkış radüsü 50 mm olacaktır.

⦁    Kayılan bölümün boyu 1500 mm ile 7500 mm arasında olan kaydıraklar için çıkış bölümünün zeminden yüksekliği en fazla 350 mm olacaktır.

⦁    Kaydıraklarda giriş açıklığını kesen polietilen bariyer bulunacak ve bariyerin bağlantı yüksekliği platformdan ölçüldüğünde 600–900 mm arasında olacaktır.

DALGALI KAYDIRAK

Bağlantı Yüksekliği    100 cm
En    66 cm
Boy    221 cm
Hacim    0,4000 m³
Ağırlık    14,80 kg

Dalgalı Kaydırak (100 cm) Ölçüleri

⦁    100 \ ±10 cm. yükseklikteki platformlardan max. 40 ̊ eğimli inecek şekilde tasarlanacaktır. Kaydırak formu yatay eksende sola ve sağa olmak üzere dalgalı olacaktır.

⦁    Üstte çocukların güvenle kaydırağa girişini sağlayacak polietilen bariyer ve aşağıda çocuğun hızını kesecek en az 30 cm. uzunluğunda düzlemi bulunacaktır. Yan duvarları en az 15 cm yüksekliğinde olacaktır.

⦁    Kaydırağın genişliği minimum 65 cm olacak şekilde polietilen malzemeden tek parça olarak imal edilecektir.Kaydırağın alt kısmında min. Ø27 mm borularla şase oluşturulacak, bu şase en alta gömülerek beton atılacaktır.

⦁    Kaydırak çift cidarlı olacaktır. (alt ve üst kalıp yüzü görecektir.) Çıkış bölümü açısı platforma göre 90 ̊ olacak şekilde tasarlanmalıdır.

⦁    Kaydıraklar için verilen min. ölçülere bağlı kalınarak farklı şekil ve modeller de idarece kabul görebilecektir. Kaydıraklar idarenin isteği doğrultusunda kendinden renkli olarak, talep edilen renklerde üretilebilecek şekilde olmalıdır.

DÜZ KAYDIRAK GİRİŞİ

En    98,5 cm
Boy    97 cm
Çap    3 cm
Hacim    0,028 m³
Ağırlık    4 kg

Düz Kaydırak Girişi Ölçüleri

⦁    Emniyet tutaçları çocukların emniyeti ve güvenliğinin sağlanması amaçlı olarak düz kaydıraklar, arc ve zincir merdivenler, boru tırmanma elemanları ve kaya tırmanma gibi elemanlarda kullanılmak üzere sistemlere monte edilir.
⦁    27x2mm ebadında borunun değişik şekillerde bükülmesi ile oluşan ve her iki ucuna 89mm. çaplı kelepçe ile galvanize edilmiş cıvata ve somunlar vasıtasıyla taşıyıcılara kontralı olarak sıkıştırılmak sureti ile tutturulacaktır. Alt tarafı ise platformun yan yüzeyine galvanize edilmiş cıvata ve somunlarla kontralı olarak sıkıştırılmak sureti ile tutturulacaktır.
⦁    Emniyet tutacakları su, nem ve doğal tabiat şartlarından dolayı paslanmayı engellemek amacı ile kumlama yapıldıktan sonra elektro statik toz fırın boya ile fırınlanmak suretiyle boyanacaktır.

DÜZ KAYDIRAK ZEMİN BAĞLANTI ELEMANI

Hacim    0,0012 m³
Ağırlık    0,25 kg

EKO SAHANLIK BARİYERİ

Hacim    0,2 m³
Ağırlık    10 kg

Eko Sahanlık Bariyer Ölçüleri

Kendinden renkli düşük yoğunluklu polietilen (LLDPE-Linear Low Density Polyetylene) malzemeden rotasyon kalıplama metoduyla, tek parça halinde kendisinden renkli imal edilecektir. Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların "Işık Haslığı"test değeri 6 veya üzeri olmalıdır.

Renklendirmede kullanılan boya maddeleri çocuk sağlığına zarar vermeyecek TS EN 71 sertifikasına sahip olacaktır. Elektriklenmeyi önlemek için polietilenin içine anti statik madde ilave edilecektir.

Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum 6mm.  herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum 4 mm. Olmalıdır.

EKO POLİETİLEN SAHANLIK BARİYER (KLASİK)

Boy    100 cm
En    100 cm
Çap    5 cm
Hacim    0,20 m³
Ağırlık     10 kg

Eko Polietilen Sakanlık Bariyer (Klasik) Ölçüleri

⦁    Sahanlık bariyer, 100X100 cm ölçülerinde 5 cm derinliğindedir.

⦁    Kendinden renkli düşük yoğunluklu polietilen (LLDPE - Linear Low Density Polyetylene) malzemeden rotasyon kalıplama metoduyla, tek parça halinde kendisinden renkli imal edilecektir. Polietilen ürünlerde renk solmasını önlemek için polietilen ürünleri renklendirmek için kullanılan masterbatch boyaların “Işık Haslığı” test değeri 6 veya üzeri olmalıdır. Renklendirmede kullanılan boya maddeleri çocuk sağlığına zarar vermeyecek TS EN 71 sertifikasına sahip olacaktır. Elektriklenmeyi önlemek için polietilenin içine anti statik madde ilave edilecektir.

⦁    Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum ≥ 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum ≥ 4 mm olmalıdır.

⦁    Yüklenici firma, muayene sırasında minimum 60 mm ye kadar ölçüm yapabilen ultrasonik kalınlık ölçme cihazı getirmelidir. Bu cihazla plastik veya metal parçaların et kalınlıkları ölçülecek olup istenilen kriterlere uygun olmayan ürünler kabul edilmeyecektir.

POLİETİLEN BARİYER BAĞLANTI ELEMANI

Hacim    0.006  m³
Ağırlık    0,15 kg

MANTAR ÇATI

Bağlantı Yüksekliği    65 cm
En    135cm
Boy    135cm
Hacim    0,85m³
Ağırlık    14,50kg


Mantar Çatı Ölçüleri

⦁    Mantar çatı minimum 135x135 cm ebatında olacaktır. Çatının saçak alt kenarı ile platform arasında minimum 100 mm. Açıklık bulunacaktır.  Eko çiçek çatının minimum ağırlığı 14,50 kg olacaktır.

⦁    Çatılar bağlanıldığı yerde mutlaka sistemin taşıyıcı borularını oluşturan 89 cm'lik boruların üzerine çatı bağlantı elemanı ile birlikte bağlanacaktır.

⦁    İklim koşullarından etkilenmeyen, ısı değişimlerine klorlu su dahil olmak üzere her türlü kimyasal malzemeye karşı dayanıklı elektriklenme ve iletkenlik yapmaması nedeni ile CTP hammadde kulanılmaktadır.

ÇATI BAĞLANTI ELEMANI

Boy    20,5 cm
Çap    89 cm
Hacim    0,0012 m³
Ağırlık    0,35 kg

İKİLİ SALINCAK

⦁    Tek eksenli (öne - arkaya ) salıncaklarda bir bölüme en fazla iki salıncak yerleştirilecektir.

⦁    Oturaklar tek kişilik olacak ve koruyucu bulunacaktır.Salıncak oturaklarının imalatında; tahta, demir, fiber v.b. malzemeler kesinlikle kullanılmayacak, çarpmalarda meydana gelen riskleri  minimum noktaya çekmek için mutlaka plastik salıncak oturağı kullanılacaktır.

⦁    Koruyucu zeminden en az 1,52 metre yükseklikte, yan yana iki salıncak arası mesafe en az 600 mm ve  salıncak oturakları ile yandaki destek elemanları arasındaki mesafe  en az 500 mm olacaktır.

⦁    Salıncak koltuğunun oturma yüzeyi  ile koruyucu yüzey arasındaki mesafe maksimum 400 mm. Olmalıdır.

⦁    Taşıyıcı konstrüksiyon 89mm. çapında 2,5mm et kalınlığında   çelik çekme borudan mamul ve elektrostatik sistemde dış mekanlara dayanıklı  polyester esaslı toz boya ile istenilen renklerde boyanmış olmalıdır.

⦁    İki tarafında minimum 90mm. boyundaki 114mm. çaplı, 2,5 mm. et kalınlığı olan  çelik çekme borular ile birbirine enjeksiyon yöntemi ile yapılmış cam elyaf takviyeli polyamid esaslı  kelepçelerle bağlı 3000 mm. boyundaki 114 mm çapında mm. 2,5mm. et kalınlığında boruya her salıncak için 2 adet olmak üzere toplam 4 adet mafsalın zincirlerle bağlanması ile oluşacaktır.

⦁    Zincirler galvanizden ve  min.25 mikron daldırma galvanizli olacaktır. Parmak sıkışmasına yol açmayacak şekilde 5 mm. kalibre zincir olacaktır.

⦁    Zincirlerin zamanla plastik oturağı yırtmaması ve çocukların el sıkışmasını önlemek için zincirlerin salıncak oturağının altına gelen bölümünde zincir yuva içine girecektir.


⦁    Salıncak oturağı üç tarafı kapalı emniyet amaçlı ön koruması olan yüksek yoğunluklu polietilen hammaddeden rotasyon teknolojisi ile üretilecektir.

⦁     Salıncak oturağında su birikmesini önleyecek delikler bulunacak ancak bu delikler parmak yakalanmasını önleyici ölçüde olacaktır.




 İkili Salıncak Plan Ve Görünüşleri


SALINCAK A BORUSU VE İKİLİ BAĞLANTI BORUSU

Boy    17 cm
En    300 cm
Çap    89 cm
Hacim    0,018m³
Ağırlık    12,60kg

Salıncak İkili Bağlantı Borusu Ölçüleri

Boy    215 cm
Çap    89 cm
Hacim    0,013 m³
Ağırlık    12,60kg



⦁    Salıncak A borusu 89 mm. çapında 2,5mm. et kalınlığında minimum 215 cm elektrostatik toz fırın boya ile boyanan sanayi borularından oluşacaktır. Uç kısımlarından 89 mm. kurtağzı şeklinde polyemid kiriş bağlantı malzemesi ve her kiriş bağlantı malzemesi için iki adet polyemid kelepçe kullanılarak ana konstrüksiyona bağlanacaktır.
⦁    Salıncak A borusu üzerine her salıncak için iki adet rulman yatağı kaynaklama yöntemi ile bağlanacaktır. Salıncak sepetini tutan minimum 5mm. galvanizli kalibre zincir, galvanizli çelik mapa yardımıyla rulmana bağlanacaktır.
⦁    Salıncak A borusuna takılan sepet ile ana konstrüksiyon arası minimum 500mm. Olacaktır. Salıncak hareketsiz durumda iken sepet alt yüzeyi ile zemin arasındaki mesafe minimum 350mm. olacaktır.
⦁    Salıncak A borusu su, nem ve doğal tabiat şartlarından dolayı paslanmayı engellemek amacı ile galvanize edildikten sonra elektro statik toz fırın boya ile fırınlanmak suretiyle boyanacaktır.




SALINCAK OTURAĞI ( KORUMALI ZİNCİRLİ )

Hacim    0,015 m³
Ağırlık    4,5 kg

Salıncak Oturağı (Korumalı Zincirli) Ölçüleri

⦁    Polietilen salıncak sepeti üç tarafı kapalı, emniyet amaçlı ön koruması olan, çift cidarlı, yüksek yoğunluk polietilen hammaddeden rotasyon teknolojisiyle çift cidarlı olarak imal edilecektir. 55 cm genişliğinde ve 49 cm boyunda olacaktır. Renklendirmede kullanılan boya maddeleri çocuk sağlığına uygun gıda tüzüklerine uyacaktır.
⦁    Elektriklenmeyi önlemek içinde polietilenin içine anti statik madde ilave edilecektir.
⦁    Sepet ve korkuluk iki ayrı parça olacaktır. Çarpma sorunlarından dolayı metalden üretilmiş salıncak sepeti kullanılmayacaktır.
⦁    Parmak sıkışmasına yol açmayacak şekilde 5 mm. Kalibre zincir olacaktır.
⦁    Zincirler galvanizden ve minimum 25 mikron daldırma galvanizli olacaktır.
⦁    Zincilerin zamanla plastik oturağı yırtmaması ve çocukların el sıkışmasını önlemek için zincirlerin salıncak oturağının altına gelen bölümünde zincir yuva içine girecektir.
⦁    Salıncak oturağında su birikmesini önleyecek delikler bulunacak ancak bu delikler parmak yakalanmasını önleyici ölçüde olacaktır.
⦁    Polietilen sepet ve korkuluğun minimum ağırlığı 4.5kg. olacaktır.



KAUÇUK KAPLAMA SALINCAK OTURAĞI (ZİNCİRLİ)

En    20 cm
Boy    48 cm
Çap    2,5 cm
Hacim    0,0024 m³
Ağırlık    5,20 kg





EKO KULE BORUSU (ÇATILI-150 cm)

Bağlantı Yüksekliği    150 cm
En    17 cm
Boy    285cm
Çap    89 cm
Hacim    0,018 m³
Ağırlık    12,90kg

Eko Kule Borusu ( Çatılı-150 cm) Ölçüleri

⦁    Kule boruları 89 mm çapında 2,5 mm et kalınlığında soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilmiş, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilmiş; daire kesitli çelik borulardan oluşacaktır.

⦁    Boruların altlarına 15x15 cm ebatlarında 5 mm et kalınlığında 4 adet deliği olan platinler kaynatılacaktır.

⦁    Kule boruları tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılacaktır. Boruların boyu ekleme, kaynak vs. Işlem ile uzatılmayacaktır.

⦁    Kule borularının üstteki açık kısımları su ve nemden kaynaklanabilecek paslanmayı önleyecek şekilde, detaylandırılmış yarım küre formunda, enjeksiyon kalıplarla şekillendirilmiş, 4-6 mm. Et kalınlığında, kendinden renkli plastik tapalarla kapatılacaktır.


EKO KULE BORUSU (ÇATISIZ-100 cm)

Bağlantı Yüksekliği    100 cm
Boy    235 cm
Çap    89 cm
Hacim    0,0140m³
Ağırlık    10,92 kg

Eko Kule Borusu (Çatısız-100 cm) Ölçüleri

⦁    Kule boruları 89 mm çapında 2,5 mm et kalınlığında soğuk şekillendirilerek yüksek frekans kaynağı ile kaynak edilmiş, standarttaki tolerans, boyut ve kesit ölçü aralığında imal edilmiş; daire kesitli çelik borulardan oluşacaktır.

⦁    Boruların altlarına 15x15 cm ebatlarında 5 mm et kalınlığında 4 adet deliği olan platinler kaynatılacaktır. Kule boruları tek parça halinde ve kusursuz olacaktır. Yüzeyinde dikiş izleri olan borular imalatta kullanılacaktır. Boruların boyu ekleme, kaynak vs. Işlem ile uzatılmayacaktır.


EKO MERDİVEN KORKULUĞU ( 4 BASAMAK)

En    75 cm
Boy    110 cm
Çap    2,7 cm
Hacim    0.044m³
Ağırlık    9,32 kg


Eko Merdiven Korkuluğu (4 Basamak) Ölçüleri

⦁    Merdiven korkuluğu minimum 500mm. maksimum 850mm. yüksekliğinde her merdiven grubu için 2 adet imal edilecektir. Merdiven korkuluğunun kenarları minimum 27x2mm. borudan, parmaklıklar minimum 21x2mm. borudan, ana taşıyıcı ise minimum 30x5mm. silme demirinden imal edilecektir. Bu korkuluk sistemi hem ilk çıkış merdivenlerinde hem de ara çıkış merdivenlerde yan taşıyıcı ana konstrüksiyona bükümlü olarak dönerek bağlanacaktır. Korkuluğunu oluşturan malzemeler birbirlerine kaynaklama yöntemi ile birleştirilecek ve tüm olarak kumlama yapıldıktan sonra polyester esaslı elektro statik toz fırın boya ile fırınlanmak suretiyle boyanacaktır.

⦁    Platformdan platforma çıkan merdiven korkuluğundaki parmaklık araları TS EN 1176-1 genel güvenlik kurallarına uygun olacak şekilde maksimum 89mm olacaktır.
⦁    Merdivenlerin platforma montesi basamakları oluşturan 2mm. sac üzerinde bulunan boşluklardan galvanizli cıvata ve somunların sıkıştırılması ile tutturulacaktır.

⦁    Merdivenlerin tüm yüzeyi çinko, kükürt, krom, kurşun, karbon vb. oranı % 1 den az olan plastik malzeme ile kaplanacaktır. Kaplama işlemi 300 ̊C’lik sıcaklıkta daldırma yöntemiyle yapılacak olup, ayrıca sıcak kaplama öncesi 300 ̊C uygun plastik yapıştırıcılarla platformun her noktasına yapıştırıcı sürülerek yapıştırılacak ve kalınlık her noktada minimum 1mm. olacak şekilde kaplanacaktır.







EKO ARA KÖPRÜ DÜZ KORKULUĞU

Bağlantı Yüksekliği    150cm
Hacim    0,0600 m³
Ağırlık    22,40kg

Eko Ara Köprü Düz Korkuluğu Ölçüleri

⦁    Kot farkı  1m olan platformlar arası ulaşımı sağlayan elemandır.
⦁    Bir adet ara merdiven elemanında birbirinin simetrisi sağ ve sol olmak üzere takım olarak kullanılacaktır.
⦁    Ürün Polietilen malzemeden rotasyon tekniği ile üretilecek şekilde dizayn edilip, üretilecektir.
⦁    Ürün, hat üzerinde küpeşte saçlarına üzerinde bulunan insert somunlar ile, oyun grubu dikmelerinde ise enjeksiyon kelepçeler ile korkuluk üst kollarından flanşlı boru ile çektirilerek monte olacaktır.
⦁    Polietilen ara merdiven korkuluğu, çift cidarlı olacak şekilde alüminyum kalıplarda imal edilecektir.
⦁    Ürün üzerinde bulunan tüm detaylar ve ölçüler TS 1176-1 standartlarına uygun olacak şekilde, ergonomik olarak tasarlanacaktır.
⦁    Ürün, isteğe bağlı olarak idarenin istediği  ya da farklı renklerde üretilebilecek şekilde olmalıdır.

KAUÇUK KAPLAMA FİGÜRLÜ MERDİVEN BASAMAĞI (EKONOMİK)

Boy    70 cm
En    24 cm
Çap    5 cm
Hacim    0.0084 m³
Ağırlık    7,00kg

Kauçuk Kaplama Figürlü Merdiven Basamağı (Ekonomik) Ölçüleri
⦁    Basamak ölçüleri 70 cm x 24 cm olacaktır.
⦁    20 x 40 mm boyutlarında ve 1,5 mm et kalınlığında demir kutu profilden 70 x 24 cm ölçülerinde oluşturulacak çerçeve içerisine 2 mm et kalınlığında su ve nemden kaynaklanabilir paslanmayı engelleyecek şekilde statik boya ile boyanmış standart ölçülerdeki düz saç yerleştirilmiştir. Bu platformun üst ve yan çeperleri -60+-5 shore A sertlikte 1gr/cm³ yoğunlukta minimum 90kg / cm² kopma mukavemetinde %650-700 kopma uzamasında ve 100 mm³ (max) aşınma özelliğe sahip anti statik malzeme karışımlı RSS doğal kauçuk olup enjeksiyon kalıpta, sıcak desenli olarak 5 mm kalınlığında doğal ortam koşullarına uygun ve dirençli kauçuk ile kaplanmıştır.

⦁    Platform yüzeyine mukavemeti düşürecek, parmak sıkışmalarına neden olabilecek, estetikten uzak gereksiz delikler delinmeyecektir. Platform üzerinde var olan delikler önceden açılmış olacak ve montaj sırasında delikler ile ilgili olarak herhangi bir işlem yapılmayacaktır. Ayrıca delik delinerek malzeme deforme edilmeyecektir.
⦁    Platformda hiçbir sivri ya da keskin kenar, köşe ya da nokta ve açık kesitli profiller, yükseltiler olmayacaktır.
⦁    Platformlar ana taşıyıcı borulara kelepçe veya vidayla dışarıdan görünmeyecek şekilde montaj edilecektir.






KAUÇUK KAPLAMA PLATFORM (EKONOMİK)

Boy    116 cm
En    116 cm
Çap    5 cm
Hacim    0,050 m³
Ağırlık     50,0

Kauçuk Kaplama Platform (Ekonomik) Ölçüleri

⦁    Platformların köşeleri 89 mm boruyu saracak şekilde yarımay daire şeklinde olacaktır.

⦁    Platformların üst ve yan tarafları - 60 + -5 share A sertlikte 1gr/cm3 yoğunlukta minimum 90 kgf/cm2 kopma mukavemetinde % 650-700 kopma uzamasında ve 100mm3 (maksimum) aşınma özelliğine sahip anti statik malzeme karışımlı doğal kauçuk enjeksiyon kalıpla sıcak desenli kaplama veya gerilme mukavemeti yüksek polietilen malzeme ile kaplama yapılacaktır.

⦁    Platformlar kauçuk kaplanmaması durumunda min. 8mm delikli 2.5 mm et kalınlığında sacdan tek parça olarak lazer yöntemi ile kesilerek üretilecektir. Esnemeyi engellemek amacı ile platform altına profil kaynatılacaktır.

⦁    Platformların üst ve yan tarafları poliüre esaslı kapama malzemesi ile kaplanacaktır. Poliüre kaplaması antistatik, hijyenik ve sağlığa zararlı olmamalıdır. -45 C ve +250 C de çatlama yapmamalı, sürtünmeye ve korozyona dayanımlı %80 poliüre %20 poliüretan malzemeden min. 1.5 mm kalınlığında kaplama malzemesi ile kaplanmalıdır



ANKRAJ

⦁    170X170 mm. Ölçüsünde minimum 4mm. Et kalınlığındaki kare saclara dört köşesinden uygun ölçülerde delinmiş deliklere dört adet M10X40 cıvatalar kaynatılacaktır. Sacın alt kısmına 89 mm. Çapında minimum 200 mm. Yüksekliğinde boru kaynaklanmak sureti ile monte edilecektir. Bu borunun üzerine betonu iyi tutması amacıyla minimum 100 mm. Uzunluğunda parça boru kaynaklamak sureti ile birleştirilecektir. Toprak zemin ise montaj esnasında 300x300 mm. Ölçüsünde ve 400 mm. Derinlikte kazılan çukurlara bu ankraj aparatları özel şablonlar vasıtasıyla terazisinde yerleştirilerek betonlanacaktır.

⦁    Taşıyıcı dikey konstrüksiyonların alt kısımlarında bulunan ve et kalınlığı minimum 4 mm. Olan 170x170 mm. Ebadındaki önceden kaynatılmış ve elektro statik toz fırın boya ile fırınlanmak suretiyle boyanmış karşılıklar ankraj cıvatalarına geçerek M10 somunların sıkıştırılmasıyla monte edilir. Bu ankraj aparatları su ve nemden ve yer altında beton içinde kalmalarından dolayı paslanmanın engellenmesi için betonlama öncesi iki kat pas boya ile boyanır.
